Совет. При необходимости замены одного из тросов меняем и другой трос.
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).
2. Снимаем тормозные барабаны см. «Тормозной барабан — снятие и установка»).
3. Снимаем защитный экран (см. «Стояночный тормоз — регулировка»).

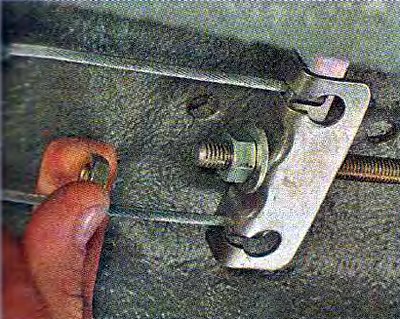

4. Ослабляем затяжку контргайки регулировочной гайки хода рычага стояночного тормоза (см. «Стояночный тормоз — регулировка») и отворачиваем контргайку.

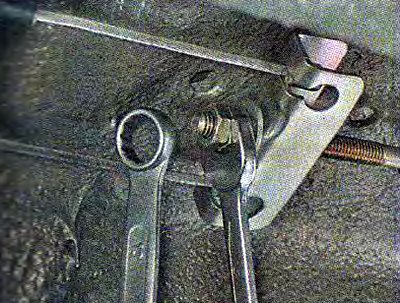

5. Торцовым ключом с глубокой головкой на 13 мм и карданным шарниром отворачиваем регулировочную гайку и снимаем ее с тяги.
6. Снимаем уравнитель тросов с регулировочной тяги.
7. Отсоединяем наконечники тросов от уравнителя.

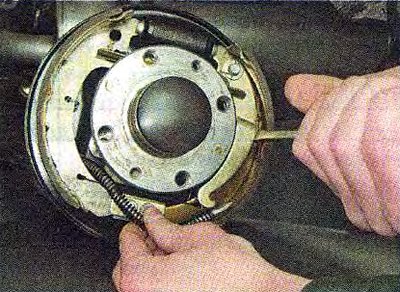

8. У тормозного механизма левого заднего колеса большой шлицевой отверткой сдвигаем распорный рычаг вперед и снимаем серьгу троса с крючка распорного рычага.

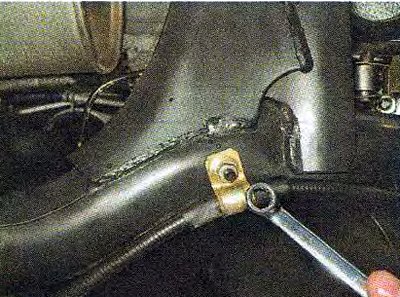

9. Накидным ключом на 10 мм отворачиваем гайку кронштейна крепления троса к левому рычагу задней подвески.
10. Извлекаем из отверстия кронштейна кузова передний наконечник троса.

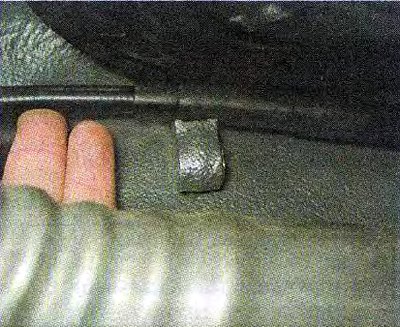

11. Вынимаем трос из двух кронштейнов крепящих его к днищу кузова.

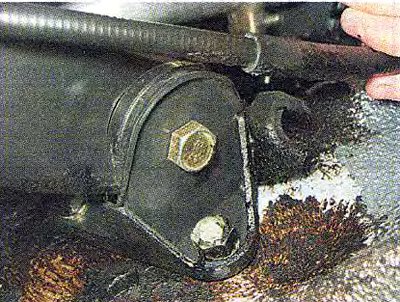

12. Вынимаем трос из кронштейна балки задней подвески.

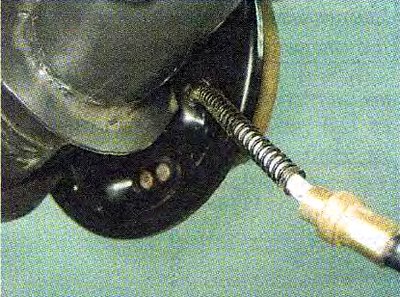

13. Выводим трос из отверстия опорного щита заднего тормозного механизма и снимаем его.
14. Аналогично снимаем второй трос.
Установка
1. Устанавливаем трос в обратной последовательности.
2. После установки тормозных барабанов, регулируем ход рычага стояночного тормоза (см. «Стояночный тормоз — регулировка»).
