В задней части к рычагам задней подвески приварены кронштейны 14 с проушинами для крепления амортизаторов, а также фланцы 15, к которым крепятся болтами оси задних колес вместе со щитами тормозных механизмов колес. Впереди к рычагам задней подвески приварены втулки 16, в которые запрессованы сайлентблоки (резинометаллические шарниры) 1. Через сайлентблоки проходят болты, соединяющие рычаги задней подвески со штампованно-сварными кронштейнами 2, которые крепятся к лонжеронам кузова приварными болтами.
Пружины 11 задней подвески опираются одним концом на чашку амортизатора 9, другим концом через изолирующую резиновую прокладку 10 - в опору, приваренную к внутренней арке кузова.
Амортизатор задней подвески гидравлический телескопический двухстороннего действия. Он прикреплен болтом 9 (рис. 6.3) к кронштейну продольного рычага задней подвески. Шток прикреплен к верхней опоре 5 пружины задней подвески через резиновые подушки 6 и опорную шайбу 3. В ступице 13 (см. рис.6.3) установлен двухрядный радиально-упорный подшипник 12, подобный подшипнику ступицы переднего колеса, но меньшего размера, В отличие от ступицы переднего колеса, на которую внутреннее кольцо подшипника устанавливается с гарантированным натягом, на ступице заднего колеса подшипник 12 на оси 14 имеет переходную посадку.
Рис. 6.2. Детали задней подвески: 1 - сайлентблок (резинометаллический шарнир); 2 - кронштейн крепления рычага подвески; 3 - кожух амортизатора; 4 - буфер хода сжатия; 5 - крышка кожуха; 6 - опорная шайба; 7 - подушки амортизатора; 8 - распорная втулка; 9 - амортизатор; 10 - изоляционная прокладка; 11 - пружина задней подвески; 12 - соединитель рычагов; 13 - рычаг балки задней подвески; 14 - кронштейн крепления амортизатора; 15 - фланец; 16 - втулка рычага

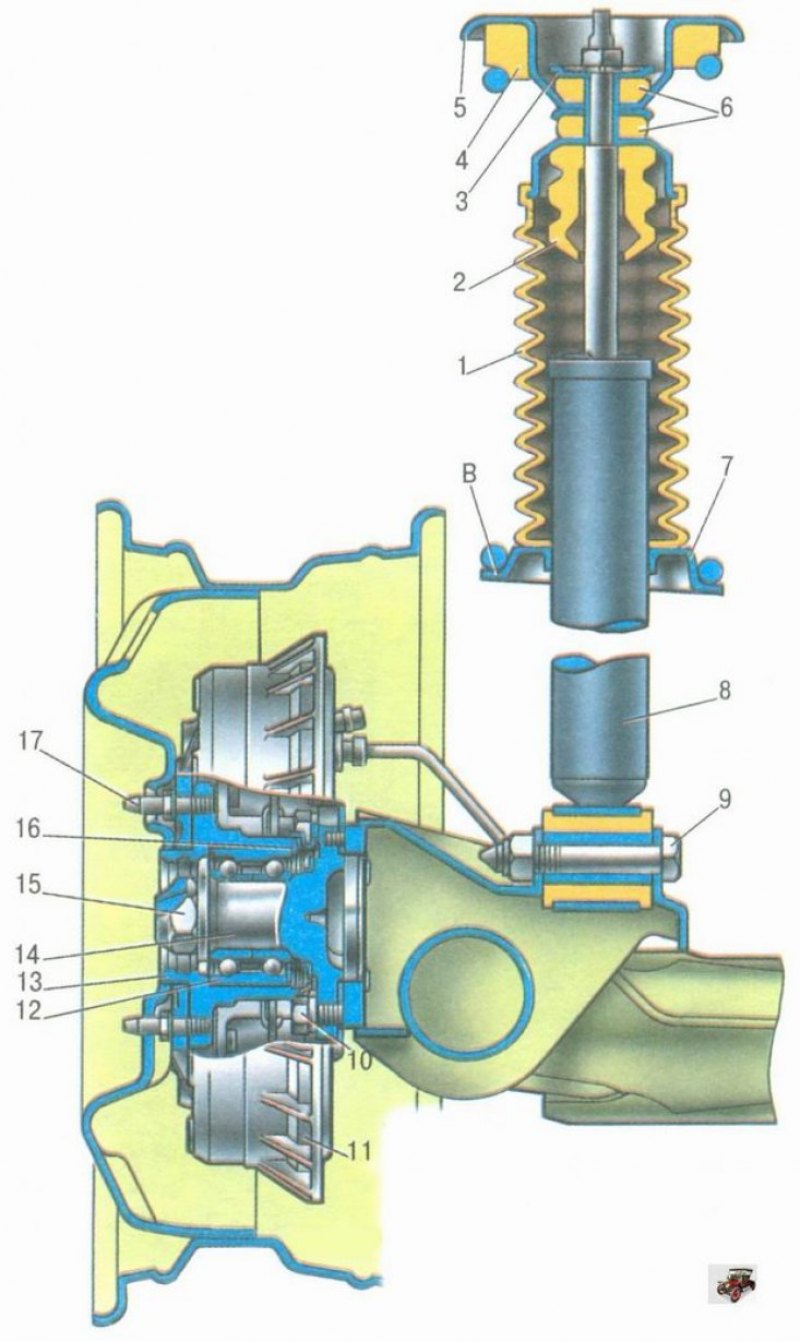

Рис. 6.3. Крепление заднего амортизатора: 1 - защитный кожух; 2 - буфер хода сжатия; 3 - опорная шайба; 4 - изоляционная прокладка пружины; 5 - верхняя опорная чашка пружины подвески; 6 - подушки крепления штока амортизатора; 7 - нижняя опорная чашка пружины; 8 - амортизатор; 9 - болт крепления амортизатора; 10 - болт крепления оси ступицы колеса; 11 - тормозной барабан; 12 - подшипник ступицы; 13 - ступица колеса; 14 - ось; 15 - гайка; 16 - стопорное кольцо; 17 - установочный штифт
