Снятие модуля балансирного вала (Audi Q5 8R)

  • Главная
  • Ауди
  • КУ5
  • Typ 8R (2008-2017)
  • Двигатель и системы
  • Дизели 2,0 литра (CG/CJ/CM)
  • Снятие модуля балансирного вала
0

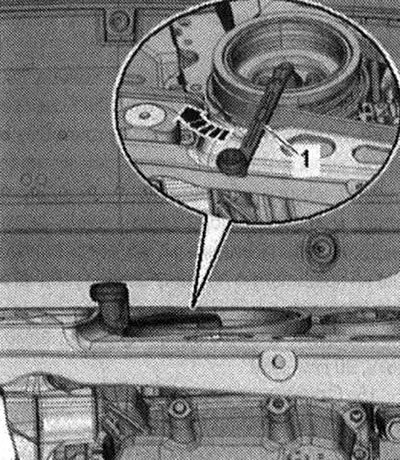

Вынуть маслоизмерительный щуп. Снять масляный поддон. Снять крышку с демпфера крутильных колебаний. Провернуть коленвал при помощи изогнутого гаечного ключа -1 - на демпфере колебаний в направлении вращения двигателя -стрелка-, чтобы коленвал вернулся в положение "ВМГ.

Вынуть маслоизмерительный щуп. Снять масляный…

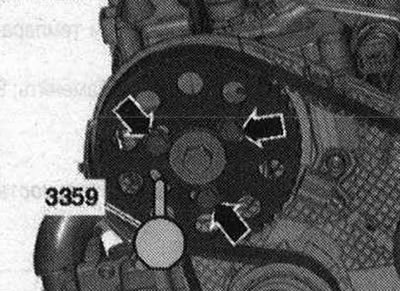

Разжать скобы -стрелки-, снять защитную накладку зубчатого ремня. Опасность повреждения из-за перескакивания зубчатого ремня. Проворачивать коленвал только в направлении вращения двигателя. Зафиксировать ступицу распредвал с помощью стопорного штифта насоса системы непосредственного впрыска диз. двигателя -3359-. -Стрелки- не учитывать.

Разжать скобы -стрелки-, снять защитную накладку…

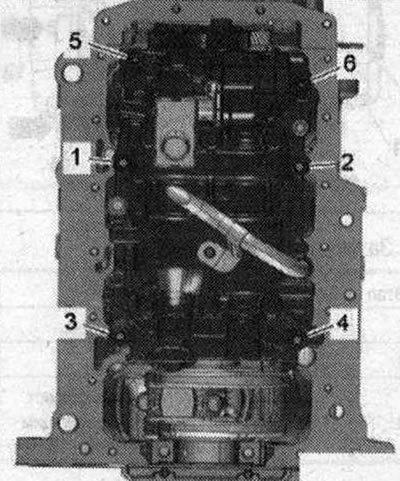

Ослабить болты в последовательности -6...1-.

Ослабить болты в последовательности -6...1-.


Выкрутить болты и снять модуль балансирного вала с масляным насосом.

Первоисточник расположен на портале: AutoInstruction.ru
Статья проверена экспертом: Станислав Зиновьев
