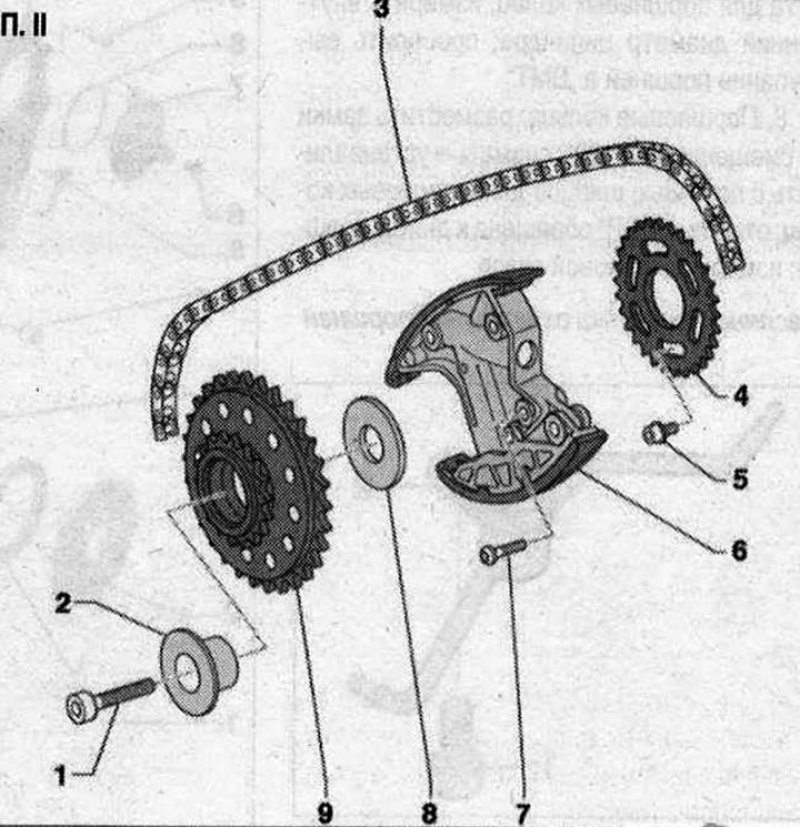

Приводная цепь распредвала справа. II
1. Болт; 2. Опорный палец ведущей звездочки цепного привода; 3. Приводная цепь распредвала справа: снять цепь с распредвалов; перед снятием пометить краской направление хода; 4. Звездочка цепного привода распредвала впускного распредвала; монтажное положение: надписанной стороной вперед; 5. Болт: 23 Н·м; 6. Натяжитель цепи: для приводной цепи распредвала справа; 7. Болт: заменить; 5 Н·м + 90°; 8. Шайба осевой фиксации ведущей звездочки цепного привода; 9. Звездочка: для приводной цепи распредвала справа
