Осторожно! Опасность повреждения уже использованного поликлинового ремня при изменении направления вращения. Для обратной установки поликлинового ремня перед его снятием отметить направление вращения мелом или фломастером.

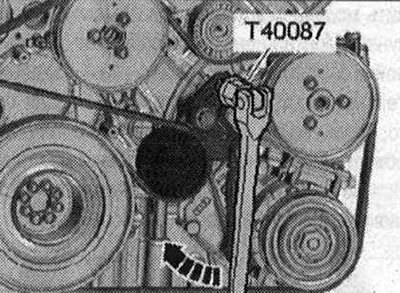

Для ослабления натяжения поликлинового ремня отклонить натяжитель насадкой Torx Т 60 -Т40087- по часовой стрелке -стрелка-. Снять поликлиновой ремень и разгрузить натяжной элемент.
Установка
Установка в обратном порядке. Установить поликлиновый ремень на шкивы.

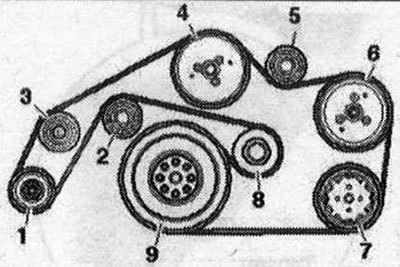

1. Генератор; 2. Правый промежуточный ролик; 3. Промежуточный ролик на кронштейне генератора; 4. Насос ОЖ; 5. Левый обводной ролик; 6. Лопастной насос; 7. Компрессор кондиционера; 8. Натяжной элемент поликлинового ремня; 9. Демпфер крутильных колебаний
При установке поликлинового ремня необходимо следить за правильностью его положения на шкивах. Завести двигатель и проверить ход поликлинового ремня. Установить кронштейн штекерного разъема лямбда-зонда -G39-. Установить шумоизоляцию.
Снятие левого промежуточного ролика поликлинового ремня

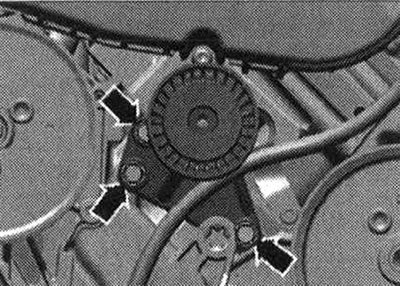

Снять натяжной элемент поликлинового ремня. Вывернуть болты -стрелки- и снять промежуточный ролик поликлинового ремня.

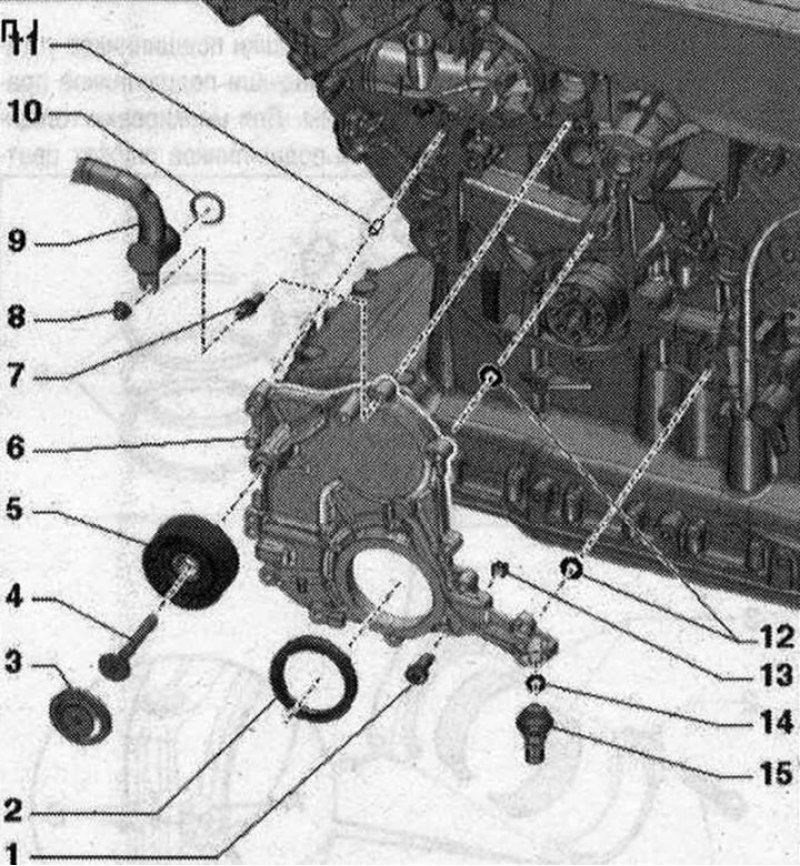

Манжетное уплотнение и уплотн. фланец на стороне шкива поликлинового ремня. I 1/4. Болт; 2. Манжетное уплотнение коленчатого вала со стороны ременных шкивов: заменить; 3. Крышка правого промежуточного ролика; 5. Правый промежуточный ролик поликлинового ремня: устанавливать в надлежащем положении; 6. Уплотн. фланец со стороны шкива; 7. Двойной болт: 9 Н·м; 8. Гайка; 9. Трубка ОЖ, передняя; 10/12. Уплотн. кольцо: заменить; 11. Установочные штифты: 2 шт.; 13. Уплотнитель: 2 шт.; заменить; 14. Уплотнительная манжета: заменить; 15. Датчик давления масла -F22-
Уплотн. фланец со стороны шкива - момент и последовательность затяжки

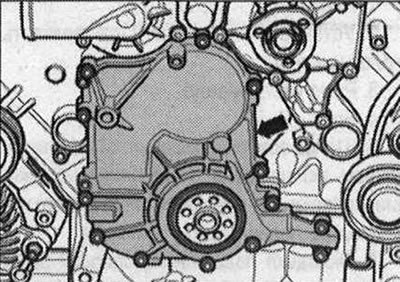

Затянуть болты уплотн. фланца со стороны ременного шкива -стрелка- крест-накрест поэтапно (момент затяжки 9 Н·м).
