Магнитола chorus
Магнитола со встроенным CD-проигрывателем
Акустические системы: basic/basic plus
Дисплей Low
Комплект для подключения моб. телефона
Подключение внешних аудио-источников -R199-
Опционально
Аудиосистема: Стандарт
Подготовка для установки моб. телефона.
Bluetooth устройство громкой связи
Магнитола concert
Магнитола со встроенным CD-проигрывателем (mp3)
Акустические системы: basic/basic plus/Standard
Дисплей Mid
Комплект для подключения моб.телефона
Считывающее устройство карт памяти SD
Опционально
Аудиосистема: Bang & Olufsen
Подготовка для установки моб.телефона
Bluetooth устройство громкой связи
Цифровая магнитола -R147- интегрирована в concert
Подключение внешних аудио-источников-R199-
Магнитола symphony
Магнитола со встроенным
CD-чейнджером
Акустические системы: basic/basic plus/Standard
Дисплей Mid
Комплект для подключения моб.телефона
Считывающее устройство карт памяти SD
Опционально
Аудиосистема: Bang & Olufsen
Подготовка для установки моб.телефона
Bluetooth устройство громкой связи
Цифровая магнитола -R147- интегрирована в symphony
Подключение внешних аудио-источников-R199-
Передача данных другим системам а/м осуществляется при помощи шины CAN
(Infotainment) и диагн. интерфейса шины данных -J533-. Поиск неисправностей проводится в режиме "Ведомый поиск неисправностей".

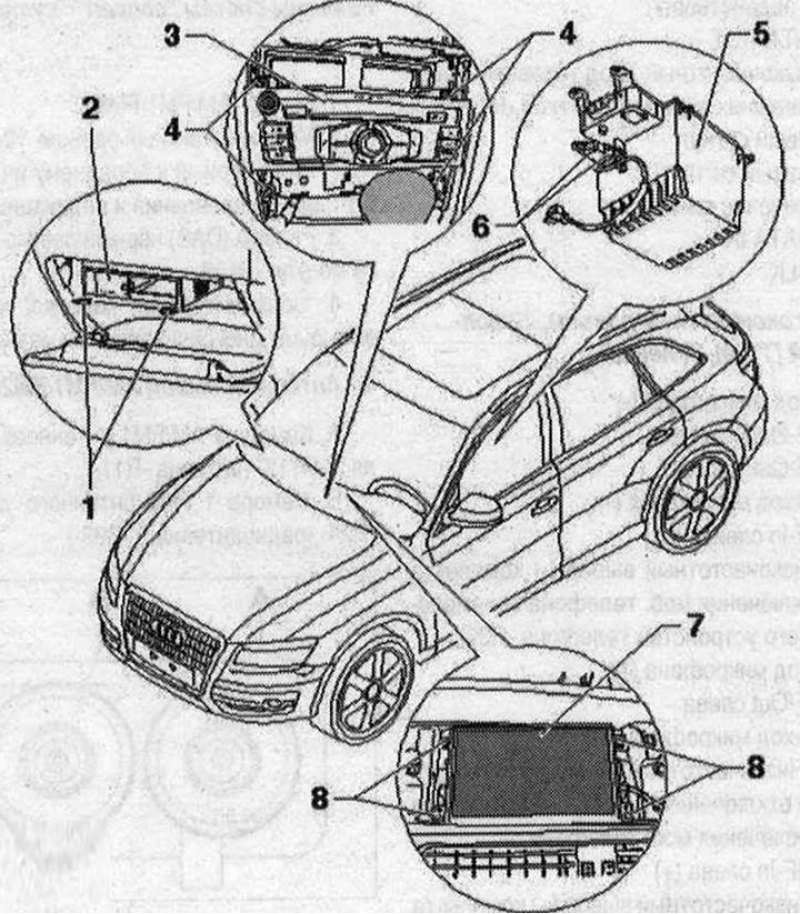

Схема монтажа 1. Съёмник для магнитолы -Т10057-; 2. Вывод для внешних аудио-источников -R199- (AMI); 3. Магнитола -R-; 4. Болт. 3 Н’М; 5. Вещевой отсек; 6. Присоединение внешних аудиоисточников -R199- (Aux-In); 7. Индикатор б/у органа управления и индикации, передний -J685- (Display); 8. Болт. 2 Н·м

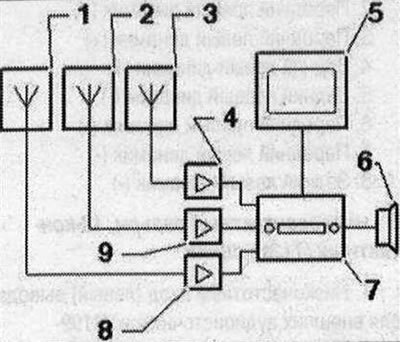

Устройство радиоустановки 1. Антенна цифровой магнитолы -R183- в стекле левой боковой двери; 2. Антенна -R11-в спойлере; 3. Антенна 2 -R93- установлена в заднем стекле; 4. Антенный усилитель -R24- внизу на крышке багажника; 5. Индикатор б/у органа управления и индикации, передний -J685- в передней панели; 6. Акустические системы; 7. Магнитола -R- в приборной панели; 8. Левый антенный модуль -R108- на стойке D слева; 9. Антенный усилитель 3 -R112- вверху на крышке багажника
Электрические разъёмы "chorus"

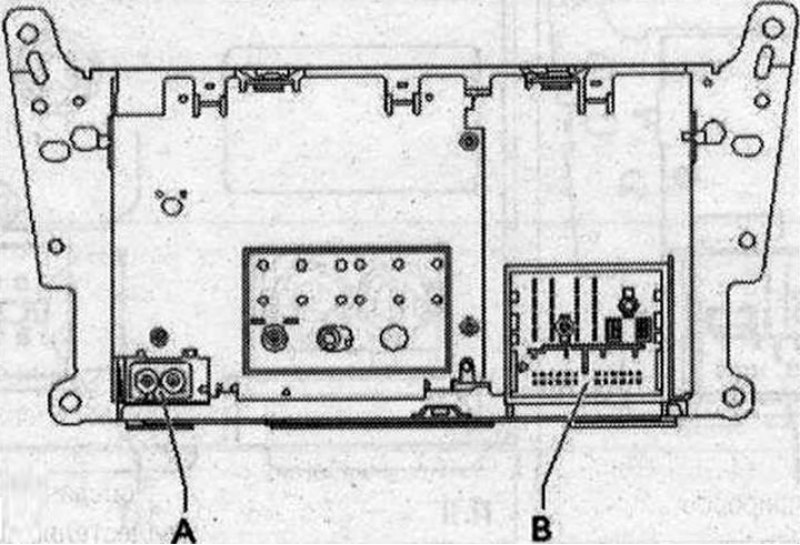

I А. Вывод (AM/FM1/FM2); В. Соединительная колодка, черная, с четырьмя многоконтактными разъемами.
Указание. Неуказанные штекерные контакты не задействованы.
А - антенный вывод AM/FM1/FM2

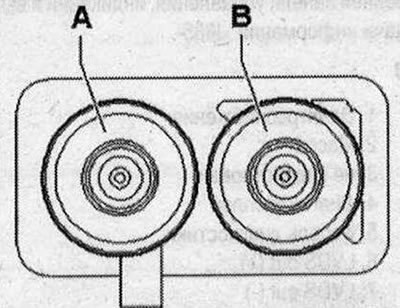

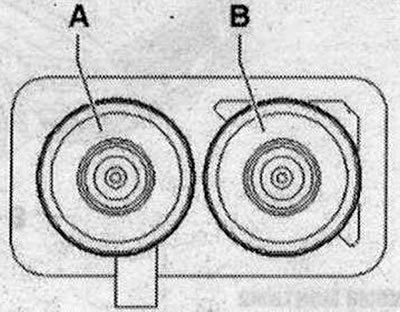

А. Камера 2 AM/FM1 антенного усилителя 3 -R112- (антенна-R11-); В. Камера 1 FM2 антенного усилителя -R24- (радиоантенна 2 -R93-)
В - соединительная колодка с четырьмя многоконтактными разъемами
А - многоконтактный разъем, 8-контактный (Т8к), коричневый

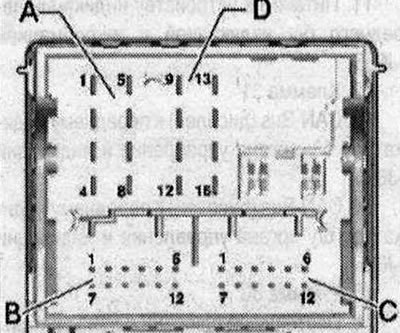

1. Задний правый динамик (+); 2. Передний правый динамик (+); 3. Передний левый динамик (+); 4. Задний левый динамик (+); 5. Задний правый динамик (-); 6. Передний правый динамик (-); 7. Передний левый динамик (-); 8. Задний левый динамик (-)
В - многоконтактный разъем, 12-контактный (T12s)
- 1. Низкочастотный вход (левый) вывода для внешних аудиоисточников -R199-
- 2. Низкочастотный вход (левый) вывода для внешних аудиоисточников -R199-
- 3. Масса
- 4. Постоянный плюс
- 5. не задействован
- 6. DATA OUT
- 7. Низкочастотный вход (правый) вывода для внешних аудиоисточников -R199-
- 8. Левый сигнал
- 9. Правый сигнал
- 10. включен плюс
- 11. DATA IN
- 12. CLK
С - многоконтактный разъем, 12-кон-тактный (Т12а), зеленый
- 1. Вход микрофона (-)
- 2. NF-Out справа
- 3. NF-Out масса
- 4. Выход микрофона (-)
- 5. NF-ln слева (-)
- 6. Низкочастотный вывод (-) комплекта для подключения моб. телефона/приемопе-редающего устройства телефона -R36-
- 7. Вход микрофона (+)
- 8. NF-Out слева
- 9. Выход микрофона (+)
- 10. Низкочастотный вывод кратковременного отключения микрофона комплекта для подключения моб. телефона
- 11. NF-ln слева (+)
- 12. Низкочастотный вывод (+) комплекта для подключения моб. телефона/приемопе-редающего устройства телефона -R36-
D - многоконтактный разъем, 8-контактный (Т161) черный
- 9. CAN-Infotainment High
- 10. CAN-Infotainment Low
- 11. Питание к устройству индикации переднего б/у индикацией и информацией -J685-
- 12. Клемма 31
- 13. CAN-Bus (дисплей) к переднему индикатору б/у органа управления и индикации -J685-
- 14. CAN-Bus (дисплей) к переднему индикатору б/у органа управления и индикации -J685-
- 15. Клемма 30
- 16. Постоянный плюс (не используется)
Разъемы систем "concert"/"symphony"

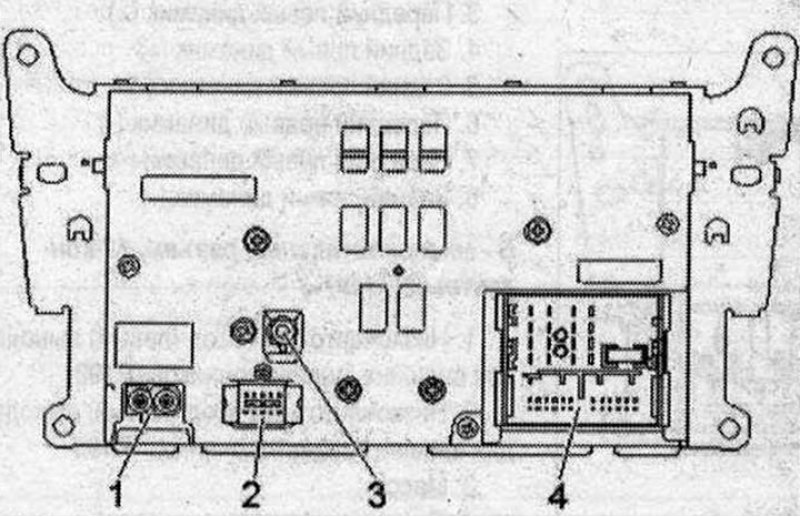

I 1. Вывод (AM/FM1/FM2); 2. Многоконтактный разъем, 10-контакт-ный (Т10v) чёрный к переднему индикатору б/у панели управления и индикации -J685-; 3. Разъем (DAB) чёрный левого антенного модуля -R108-; 4. Соединительная колодка, черная, с четырьмя многоконтактными разъемами
1 - Антенный вывод AM/FM1/FM2
- А. Камера 2 AM/FM1 антенного усилителя 3-R112- (антенна-R11-)
- В. Камера 1 FM2 антенного усилителя -R24- (радиоантенна 2 -R93-)
2 - Многоконтактный разъем, 10-контактный (T10v) черный
- Все контакты соединены с дисплеем передней панели управления, индикации и выдачи информации -J685-.

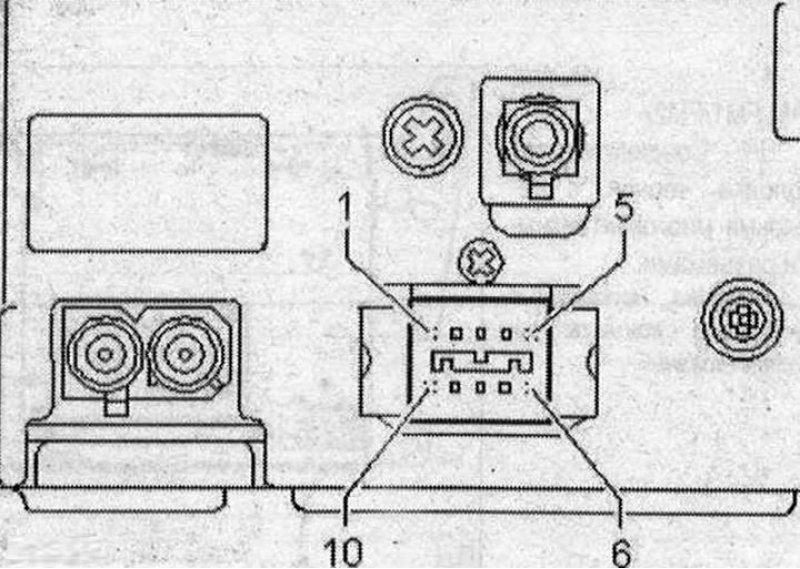

II 1. Электроснабжение; 2. Масса; 3. не задействован; 4. Диагн. дисплей; 5. Кабель диагностики; 6. LVDS out (+); 7. LVDSout (-); 8. LVDS out масса; 9. Диагн. Т0; 10. Диагн. Т1 - соединительная колодка с четырьмя многоконтактными разъемами
4 - соединительная колодка с четырьмя многоконтактными разъемами
А - Многоконтактный разъем, 8-контактный (Т8к), коричневый

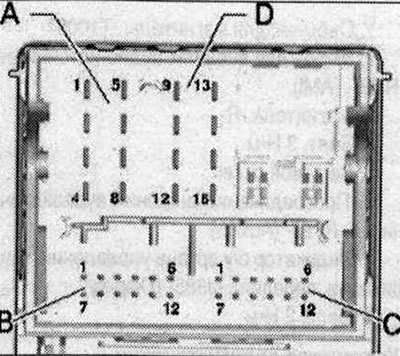

1. Задний правый динамик (+); 2. Передний правый динамик (+); 3. Передний левый динамик (+); 4. Задний левый динамик (+); 5. Задник правый динамик (-); 6. Передний правый динамик (-); 7. Передний левый динамик (-); 8. Задний левый динамик (-)
B- многоконтактный разъем, 12-контактный (Т12s), синий
- 1. Низкочастотный вход (левый) .вывода для внешних аудиоисточников -R199-
- 2. Низкочастотный вход (левый) вывода для внешних аудиоисточников -R199-
- 3. Масса
- 4. Постоянный плюс
- 5. не задействован
- 6. DATA OUT
- 7. Низкочастотный вход (правый) вывода для внешних аудиоисточников -R199-
- 8. Левый сигнал
- 9. Правый сигнал
- 10. включен плюс
- 11. DATA IN
- 12. CLK
С - Многоконтактный разъем, 12-контактный (Т12а), зеленый
- 1. Вход микрофона (-)
- 2. NF-Out справа
- 3. NF-Out масса
- 4. Выход микрофона (-)
- 5. NF-ln слева (-)
- 6. Низкочастотный вывод (-) комплекта для подключения моб. телефона/приемопе-редающего устройства телефона -R36-
- 7. Вход микрофона (+)
- 8. NF-Out слева
- 9. Выход микрофона (+)
- 10. Низкочастотный вывод кратковременного отключения микрофона комплекта для подключения моб. телефона
- 11. NF-ln слева (+)
- 12. Низкочастотный вывод (+) комплекта для подключения моб. телефона/приемопередающего устройства телефона -R36-
D - многоконтактный разъем, 8-контактный (T16I) черный
- 9. CAN-Infotainment High
- 10. CAN-Infotainment Low
- 12. Клемма 31
- 15. Клемма 30
- 16. Постоянный плюс (не используется)
Разъёмы дисплея (CAN)
Индикатор б/у органа управления и индикации, передний -J685-
"Chorus"(T10u), красный

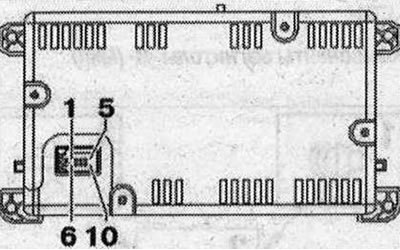

1. CAN-Bus (дисплей) от магнитолы -R-; 2. CAN-Bus (дисплей) от магнитолы -R-; 3. Разъем питания магнитолы -R-; 4. Клемма 31
"Concert"/"symphony"(T10w), черный

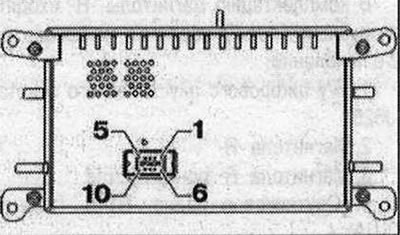

Все контакты соединены с магнитолой -R-. 1. Электроснабжение; 2. Масса; 3. не задействован; 4. Диагн. дисплей; 5. Кабель диагностики; 6. LVDSout (+); 7. LVDS out (-); 8. LVDS масса; 9. Диагн. Т0; 10. Диагн. Т1
Снятие радио -R-

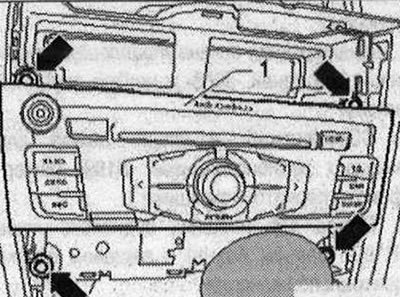

При замене б/у выбрать в режиме "Ведомый поиск неисправностей" функцию "Замена" соответствующего б/у. Использовать для этого тестер. Запустить стояночный тормоз. Выключить все эл. потребители. Селектор передач/рычаг КП сдвинуть назад до упора. Выключить зажигание. Снять блок управления кондиционером. Снять дефлектор передней панели по центру. На магнитоле -R- -1- выкрутить болты -стрелки-.
Извлечь магнитолу -R- -1- из передней панели. Разблокировать разъемы на магнитоле -R- и отсоединить их.
Установить
Установка в обратном порядке.
Снятие дисплея

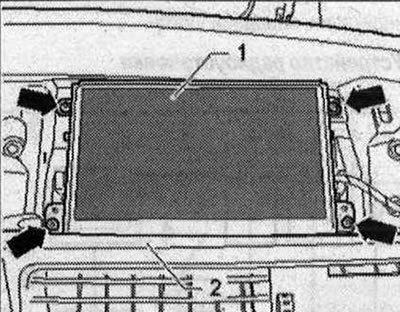

Индикатор б/у органа управления и индикации, передний -J685- (дисплей) расположен в центре передней панели. Выключить все эл. потребители. Выключить зажигание. Снять крышку экрана MMI. На переднем индикаторе б/у органа управления и индикации -J685- -1 - выкрутить болты -стрелки-.
Извлечь передний индикатор б/у органа управления и индикации -J685- -1- из передней панели -2- и с обратной стороны отсоединить эл. разъёмы.
Установка в обратном порядке.
