В памяти регистрации ошибок могут появиться записи при: сбое в системе; установлены не все колеса с датчиками давления воздуха в шинах. При установке шин без или с неправильными датчиками давления воздуха в шинах. (В этом случае на комбинации приборов загорается желтая сигнальная лампа "Пиктограммы системных неисправностей", и ее деактивация невозможна через систему.) Система распознала новые датчики, хотя кнопка на панели управления мультимедийной системы -Е380- для настройки актуальных значений давления в шинах не была нажата. (В этом случае системную ошибку можно стереть, нажав кнопку).

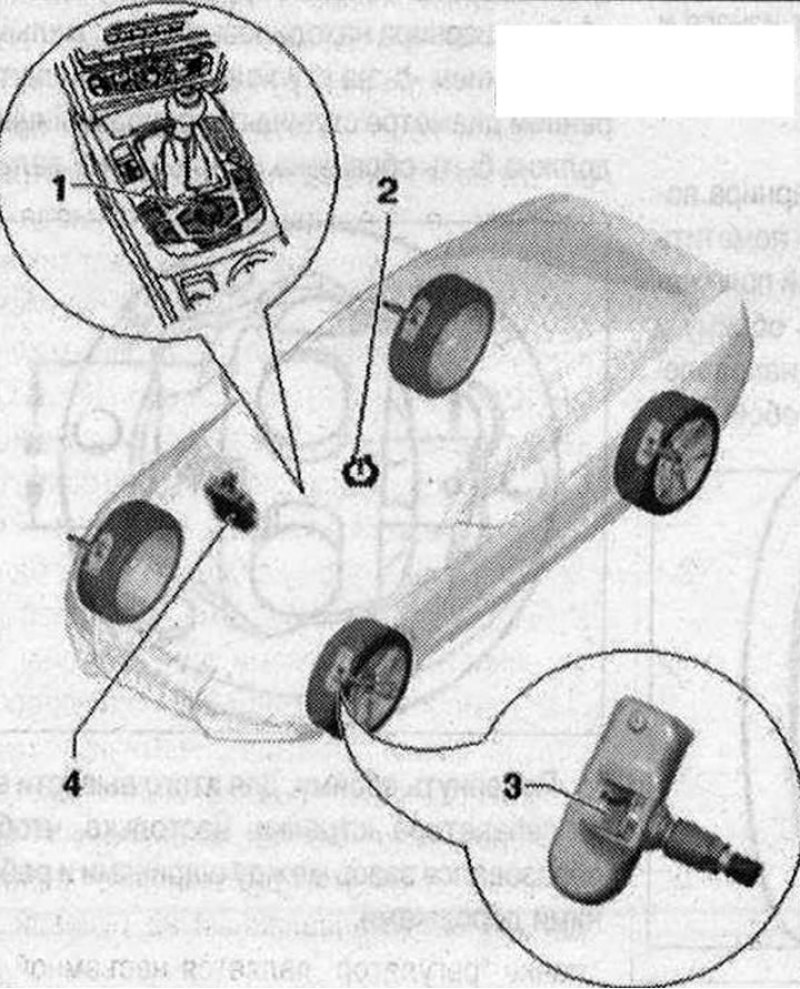

Контроль давления в шинах 1. Панель управления мультимедийной системы -Е380-. Место установки: панель управления мультимедийной системы -Е380- установлена в центральной консоли. Нажатием на функциональную кнопку "CAR", при помощи поворотного регулятора в системном меню а/м "Системы" можно выбрать функцию "Контроль давления в шинах"; 2. Индикатор на комбинации приборов. Тестер -VAS 5051 В-; 3. Датчик давления в шине впереди слева -G222-, впереди справа -G223-, сзади слева -G224- и сзади справа -G225-. Если в а/м изменено положение колес, заменены колеса или датчики давления воздуха; в шинах, или изменено давление в шинах, следует вновь провести адаптацию блока управления; 4. Б/у системы контроля давления в шинах -J502-. В случае замены блока управления системы контроля давления в шинах -J502- необходима повторная кодировка системы
Снятие блока управления системы контроля давления в шинах -J502-

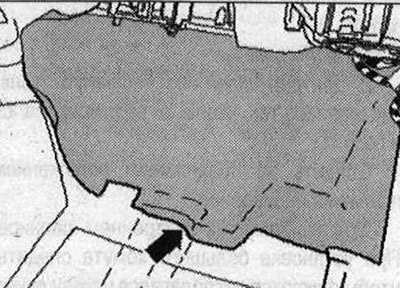

Б/у контроля давления в шинах -J502- находится в пространстве для ног спереди справа, под передней панелью. Перед снятием блока управления системы контроля давления воздуха в шинах -J502- следует выполнить в режиме Ведомый поиск неисправностей функцию "Замена блока управления". Снять перчаточный ящик. Снять накладку порога. С помощью 2-го механика осторожно отогнуть напольное покрытие в сторону. Изолирующий мат -стрелка- отвернуть вверх.

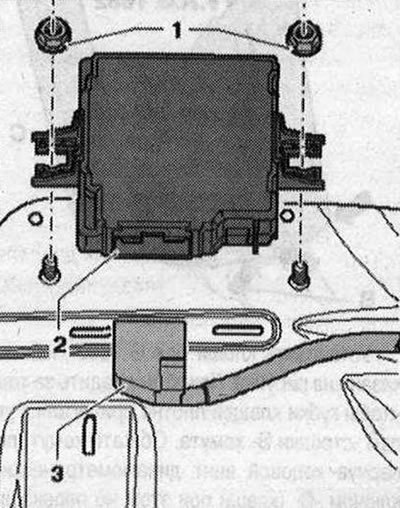

Разблокировать и снять разъем -3-. Отвернуть гайки -1 - и извлечь блок управления системы контроля давления в шинах -J502--1- наверх.
Установка

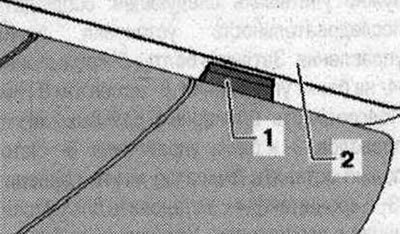

Установка в обратном порядке. При этом нужно учитывать следующее: если при возвращении напольного покрытия в монтажное положение центральная консоль была снята с передней панели, то вставить цапфу центральной консоли -1 - в переднюю панель -2-. Затянуть гайки -1- моментом 2 Н·м.
В случае замены блока управления системы контроля давления воздуха в шинах -J502- необходима повторная кодировка системы.
