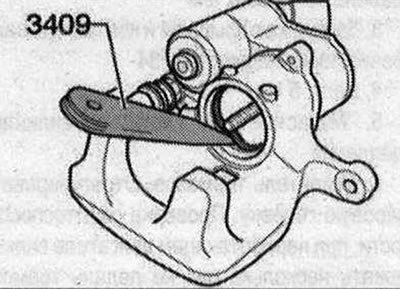

С помощью клина -3409- снять старое манжетное уплотнение с торм. суппорта.
Установка

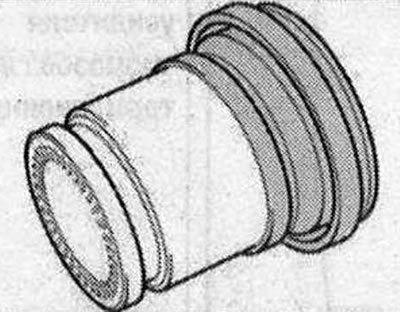

Установить новое манжетное уплотнение в торм. суппорт. Насадить новый защитный колпак на поршень торм. цилиндра так, как показано рисунке.

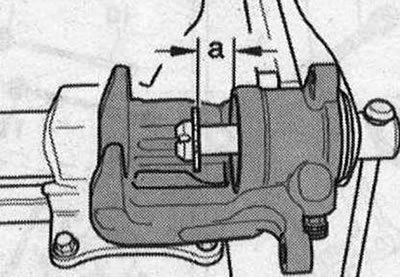

Закрутить прижимную гайку на размер -а- 15 мм.

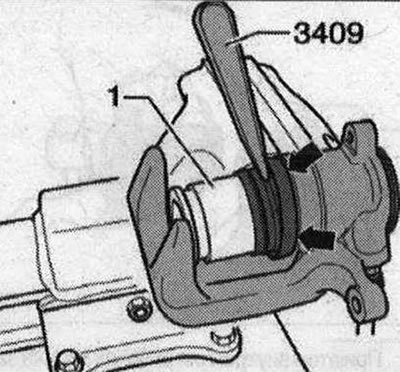

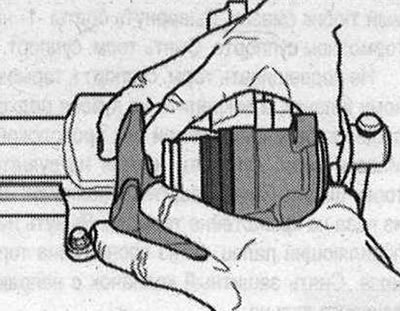

Установить защитный колпак в паз на тормозном суппорте. Использовать для этого клин -3409-. Осторожно вдвинуть поршень торм. цилиндра в торм. суппорт.
При этом перемещать поршень торм. цилиндра. Поршень торм. цилиндра должен быть насажен на прижимную гайку, это возможно только в 4 положениях. Вдавить поршень торм. цилиндра после того., как он будет спозиционирован на прижимной гайке, до упора в торм. суппорт.

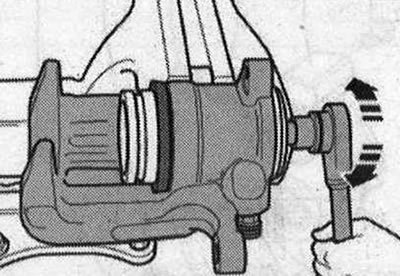

Следить за тем, чтобы не повредить прижимную гайку. Завернуть прижимную гайку по часовой стрелке до упора.

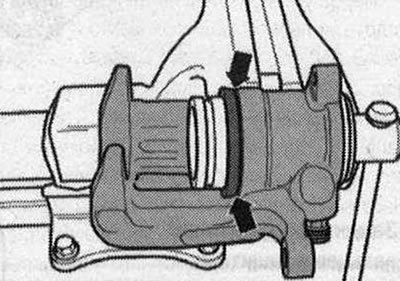

Следить за тем, чтобы резиновое кольцо по всему периметру прилегало к корпусу торм. суппорта -стрелки-.
(Данные скопированы с ресурса Autoinstruction.ru)

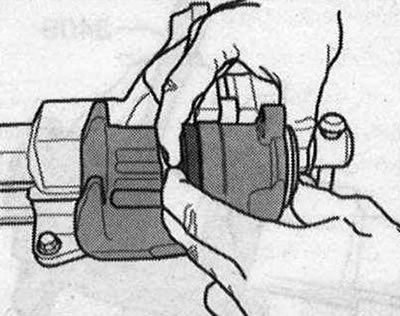

Запрессовать поршни усилием руки в торм. суппорт.
При этом внутренняя рабочая кромка защитного колпачка устанавливается в паз в поршне.
