Указание. При ремонте принципиально важно установить ремонтный комплект полностью. На торм. цилиндр, поршень и уплотнения нанести тонкий слой монтажной пасты -G 052 150 А2-.

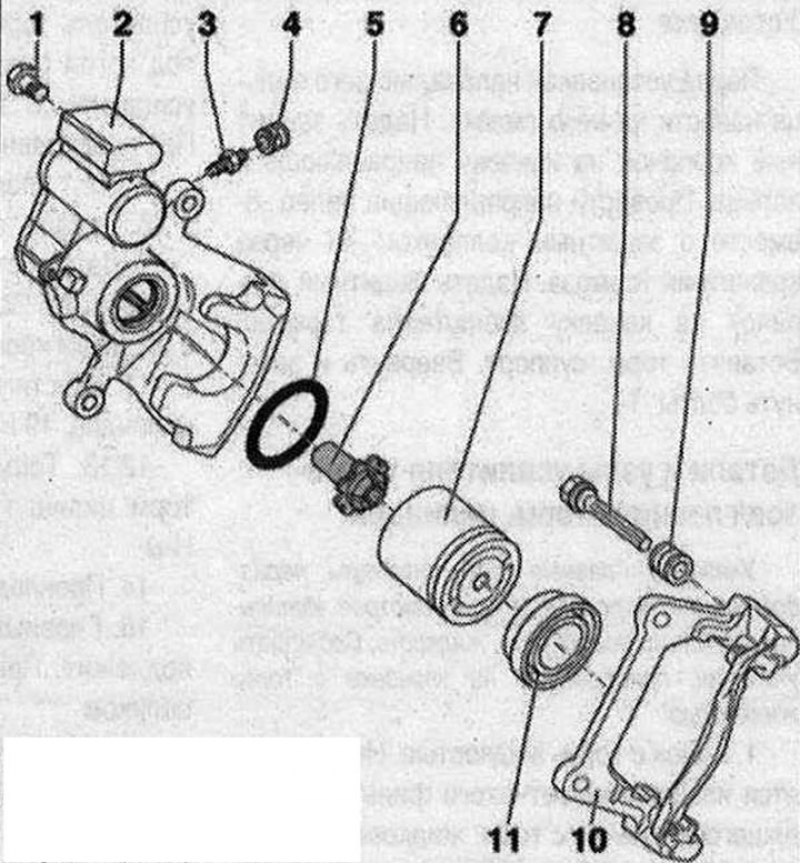

Задний торм. суппорт, эл.стояночный и ручной тормоз (ЕРВ) 1. Самоконтрящийся болт. 35 Н·м. Как правило, подлежит замене. При откручивании или затяжке придерживать за направляющий болт; 2. Корпус торм. суппорта с исполнительным органом; 3. Прокачной штуцер.; 10 Н·м; 4. Защитный колпачок. Насадить на прокачной штуцер; 5. Манжетное уплотнение; 6. Прижимная гайка. Для приведения в действие стояночного тормоза; 7. Поршень; 8. Направляющие пальцы. Смазать перед установкой защитного колпака. Поставляется в качестве запчасти с достаточным количеством смазки; 9. Защитный колпачок. Надеть на кронштейн тормоза и направляющий палец; 10. Кронштейн тормоза с направляющими пальцами и защитным колпаком. Поставляется в собранном виде, с большим количеством смазки на направляющих болтах. При повреждении защитных колпачков или направляющих пальцев установить ремонтный комплект. При установке направляющих использовать прилагаемый тюбик смазки; 11. Защитный колпачок. Надеть внешней рабочей кромкой на поршень
