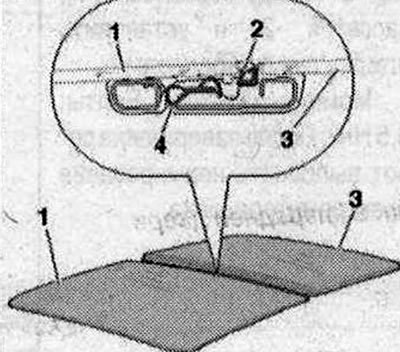

Замена переднего и заднего уплотнений
Снять соответствующее уплотнение задней крышки стекла-1-.
- 1. Передняя крышка
- 2. Переднее уплотнение
- 3. Задняя крышка
- 4. Внутреннее уплотнение

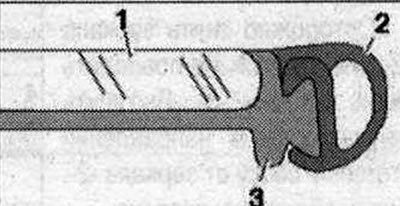

Удалить имеющиеся остатки клея с помощью удалителя клея -VAS 6349-. Поверхность для наклеивания на задней секции должна быть очищена от пыли и обезжирена. Почистить поверхности склеивания по периметру очистителем -D 009 401 04-. Тряпкой для обработки праймером вытереть поверхности склеивания задней крышки стекла. Соблюдать время высыхания. Снять защитную плёнку нового уплотнения и прижать уплотнение с обоих концов. Избыточную длину уплотнителя распределить равномерно. Равномерно прижать уплотнитель роликом для прикатки изолирующей пленки -3356-. Установка задней крышки стекла. Заменить уплотнение по бокам. Снять боковое уплотнение -2-с профиля задней крышки стекла-1-.
Удалить возможные остатки клея с помощью удалителя клея -VAS 6349-. Поверхность для наклеивания на задней секции должна быть очищена от пыли и обезжирена. Почистить поверхности склеивания по периметру очистителем -D 009 401 04-. Тряпкой для обработки праймером вытереть поверхности склеивания задней крышки стекла. Снять защитную плёнку с клейкой ленты нового уплотнения.

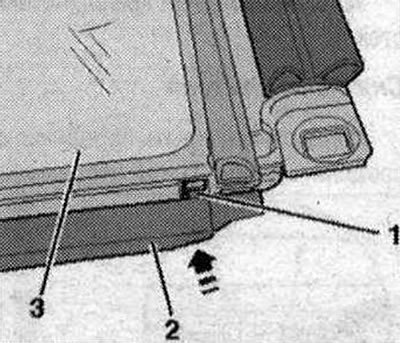

Прижать уплотнение -2- фиксатором -1- к крышке стекла -3-. Прижать уплотнение с обоих концов.
Вжать уплотнение -2- в профиль крышки стекла при необходимости равномерно вытянуть лишнее уплотнение. Равномерно прижать уплотнитель роликом для прикатки изолирующей пленки -3356-. Установка задней крышки стекла.

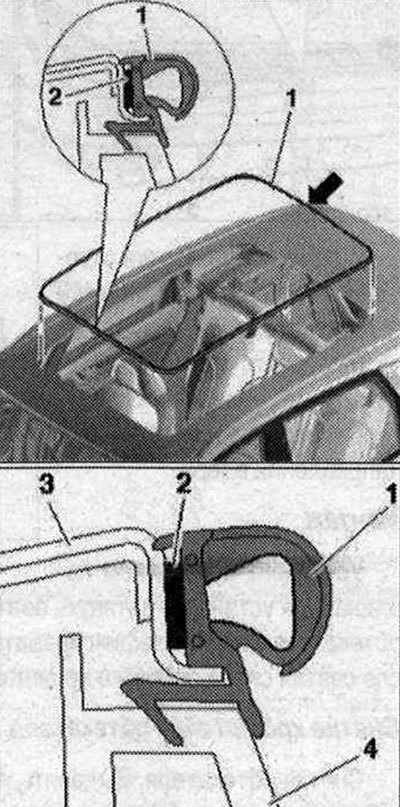

Замена наружного уплотнителя
Обязательно заменить уплотнение после замены сдвижного люка.
Снятие уплотнения: Рама подъемно-сдвижного люка снята. Для снятия стянуть уплотнение -1- по кругу с выреза в крыше.
Установка уплотнения: Удалить при необходимости остатки клея. Склеиваемые поверхности должны быть очищены от пыли и обезжирены. Очистить поверхность для наклеивания растворителем -D 009 401 04-. Тряпкой для обработки праймером вытереть поверхности склеивания монтажной рамы. Направить стык уплотнения -1- в центр заднего выреза в крыше -стрелка-. Снять защитную пленку с клеящей ленты -2-сбоку от стыка.
Насадить уплотнение на фланец и одновременно прижать его до закругления. Снимать защитную пленку с клеящей ленты по частям и прижимать уплотнение. Избыточную длину уплотнителя распределить равномерно. Прижимать равномерно уплотнение с помощью ролика двойным проходом.

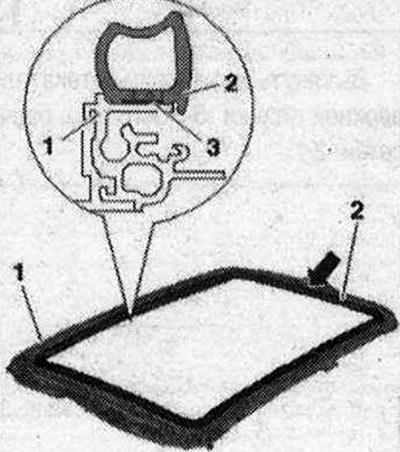

Замена внутреннего уплотнения
(Источник статьи доступен на портале: AutoInstruction.ru)
Снятие передней крышки стекла. Снятие задней крышки стекла. Снять внутреннее уплотнение -2- с монтажной рамы -1-. Удалить имеющиеся остатки клея с помощью удалителя клея -VAS 6349-. Склеиваемые поверхности должны быть очйщены от пыли и обезжирены. Почистить поверхности склеивания по периметру очистителем -D 009 401 04-. Тряпкой для обработки праймером вытереть поверхности склеивания монтажной рамы. Приложить внутреннее уплотнение -2- стыком к центру выреза в крыше к поверхностям склеивания монтажной рамы -1 По частям снять защитную плёнку с клейкой ленты -3- нового внутреннего уплотнения и прижать. Избыточную длину внутреннего уплотнителя распределить равномерно. Равномерно прижать двойным проходом внутренний уплотнитель роликом для прикатки изолирующей пленки -3356-.
Установка задней крышки стекла. Установка передней крышки стекла.
