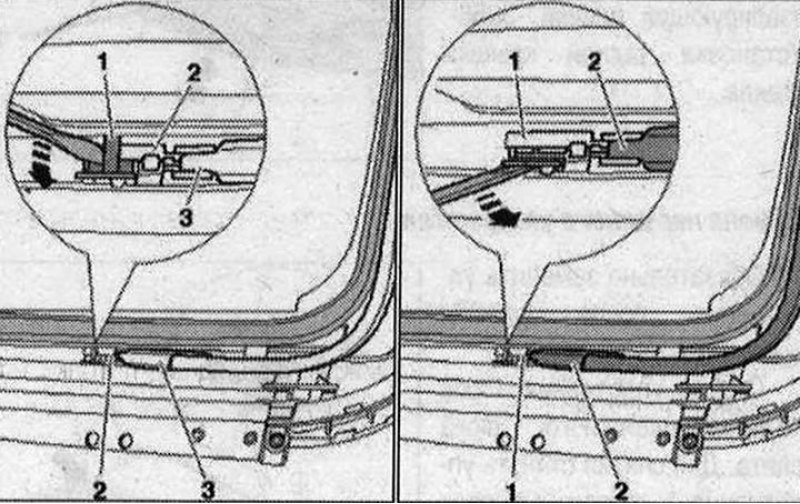

С помощью отвёртки отсоединить опорный кронштейн -1-обтекателя -2-.

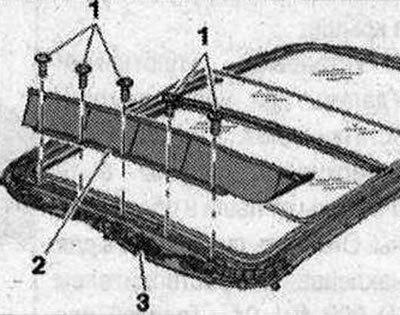

Вывернуть винты -1- обтекателя -2-. Извлечь обтекатель из монтажной рамы -3- в направлении вверх.
Монтаж
Установка в обратном порядке. При установке затянуть болты с моментом 2 Н·м. Кронштейн обтекателя должен зафиксироваться с отчетливым щелчком. После снятия скоба опорного кронштейна подлежит замене.
Снятие кронштейна обтекателя

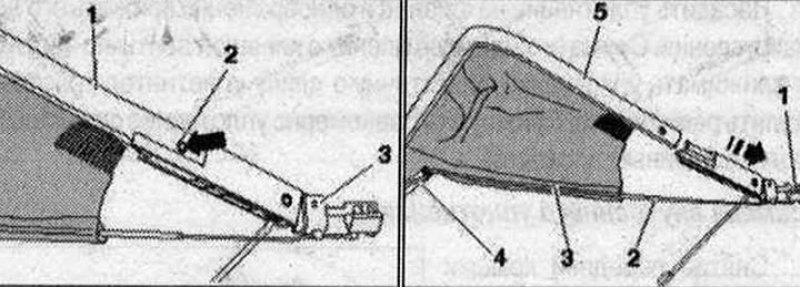

Снятие обтекателя. Выдавить установочный штифт -2- из верхней планки -1- и опоры обтекателя -3-.
Вытянуть кронштейн обтекателя -1- в направлении -стрелки- из верхней планки -5-. Вытянуть расчалку -2- из нижней планки -4- и сетки -3-.
Монтаж

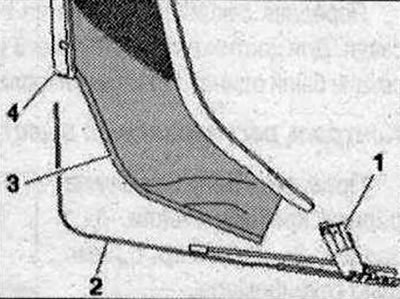

Ввести расчалку -2- через сетку -3- до нижней планки -4-.
Установка в обратном порядке. Для фиксации кронштейна обткекателя вставить новый установочный штифт.
