Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Отсоедините генератор.
3. Снимите заднее колесо.
4. Снимите заднюю дверь.
5. Снимите уплотнители задней двери и дверей багажного отделения.
6. Снимите отбойники задней двери и дверей багажного отделения.
7. Снимите накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Удлинитель переднего бампера - спойлер.
8. Снимите балку заднего бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Балка бампера -задняя.
9. Снимите подкрылок задней колесной арки.
10. Снимите систему выпуска отработавших газов в сборе.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
11. Снимите накладку задней стойки "Е".
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
12. Снимите заднее боковое стекло.
СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Боковое стекло багажного отделения.
13. Снимите задний фонарь в сборе.
ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Задний комбинированный фонарь.
14. Правая сторона: Удалите все топливо из топливного бака.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕГУЛИРОВКИ, Удаление топлива из топливного бака.
15. Правая сторона: Снимите заливную горловину топливного бака.
16. Правая сторона: Снимите лючок заливной головины вместе с механизмом отпирания.
17. Снимите клапан поперечной связи пневматической подвески.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Перепускной клапан.
18. Снимите ремень безопасности заднего сиденья.
19. Снимите внутреннюю накладку задней стойки "Е".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
20. Снимите нижнюю декоративную накладку задней части боковой панели.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель - нижняя.
21. Удалите все компонеты аудио- видео- и навигационной систем, расположенные в задней части салона.
НАВИГАЦИЯ И БОРТОВАЯ РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Усилитель.
22. Освободите задний ковер с сдвиньте его в сторону.
23. Снимите ковер багажного отделения.
24. Удалите герметизирующие элементы задней части боковой панели.
25. Отделите жгуты проводов от задней стойки и задней части боковой панели.
Ремонтные работы
1. Перед тем как снять панель усиления стойки, ознакомьтесь со следующим предупреждением.
Внимание: Вырезая секцию боковой панели кузова, не режьте через панель усиления, так как за ней проходит дренажная трубка. Примерное положение дренажной трубки показано на рисунке.

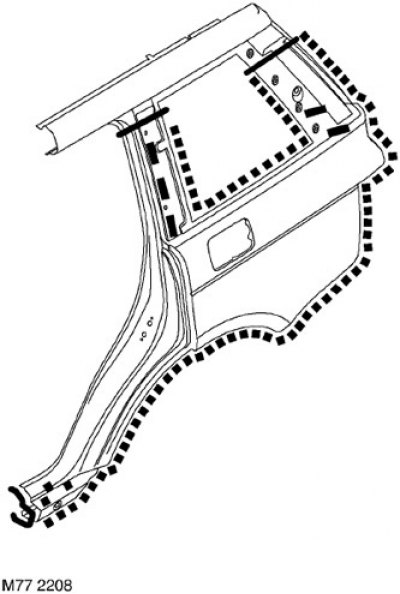

2. Удалите поврежденные панели, подготовьте кромки стыков и установите новые панели в соответствии с Правилами ремонта кузовных панелей. Пробейте или просверлите отверстия в устанавливаемой панели под пробочный сварочный шов, как это показано на рисунке.
Сборка
1. Восстановите герметизирующие элементы задней части боковой панели.
(Материал скопирован с онлайн-ресурса www.AutoInstruction.ru)
2. Закрепите жгуты проводов на задней стойке "D" и на задней части боковой панели.
3. Уложите ковер багажного отделения.
4. Установите на свои места все компоненты аудио- видео- и навигационной систем, расположенные в задней части салона.
НАВИГАЦИЯ И БОРТОВАЯ РАЗВЛЕКАТЕЛЬНАЯ СИСТЕМА, РЕМОНТНЫЕ РАБОТЫ, Усилитель.
5. Установите нижнюю декоративную накладку задней части боковой панели.
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Задняя боковая декоративная панель - нижняя.
6. Уложите на место и закрепите задний ковер пола.
7. Установите внутреннюю накладку задней стойки "Е".
ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
8. Установите клапан поперечной связи пневматической подвески.
ЗАДНЯЯ ПОДВЕСКА, РЕМОНТНЫЕ РАБОТЫ, Перепускной клапан.
9. Установите на место подкрылок задней колесной арки.
10. Установите ремень безопасности заднего сиденья.
11. Установите накладку задней стойки "Е".
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Декоративная накладка - задняя стойка "Е" кузова.
12. Установите заднее боковое стекло.
СТЕКЛА, РЕМОНТНЫЕ РАБОТЫ, Боковое стекло багажного отделения.
13. Установите задний фонарь в сборе.
ОСВЕЩЕНИЕ, РЕМОНТНЫЕ РАБОТЫ, Задний комбинированный фонарь.
14. Правая сторона: Установите заливную горловину топливного бака.
15. Правая сторона: Установите лючок заливной головины вместе с механизмом отпирания.
16. Установите накладку порога.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Удлинитель переднего бампера - спойлер.
17. Установите на место систему выпуска отработавших газов в сборе.
ВЫПУСКНОЙ КОЛЛЕКТОР И СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ: двигатель Td6, РЕМОНТНЫЕ РАБОТЫ, Система выпуска отработавших газов и подвеска элементов системы.
18. Установите балку заднего бампера.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Балка бампера - задняя.
19. Установите отбойники задней двери и дверей багажного отделения.
20. Установите уплотнители задней двери и дверей багажного отделения.
21. Навесьте заднюю дверь.
22. Установите заднее колесо.
23. Правая сторона: Заполните топливный бак.
СИСТЕМА ТОПЛИВОПОДАЧИ ДВИГАТЕЛЯ Td6, РЕГУЛИРОВКИ, Удаление топлива из топливного бака.
24. Присоедините генератор.
25. Присоедините "отрицательную" клемму аккумуляторной батареи.
