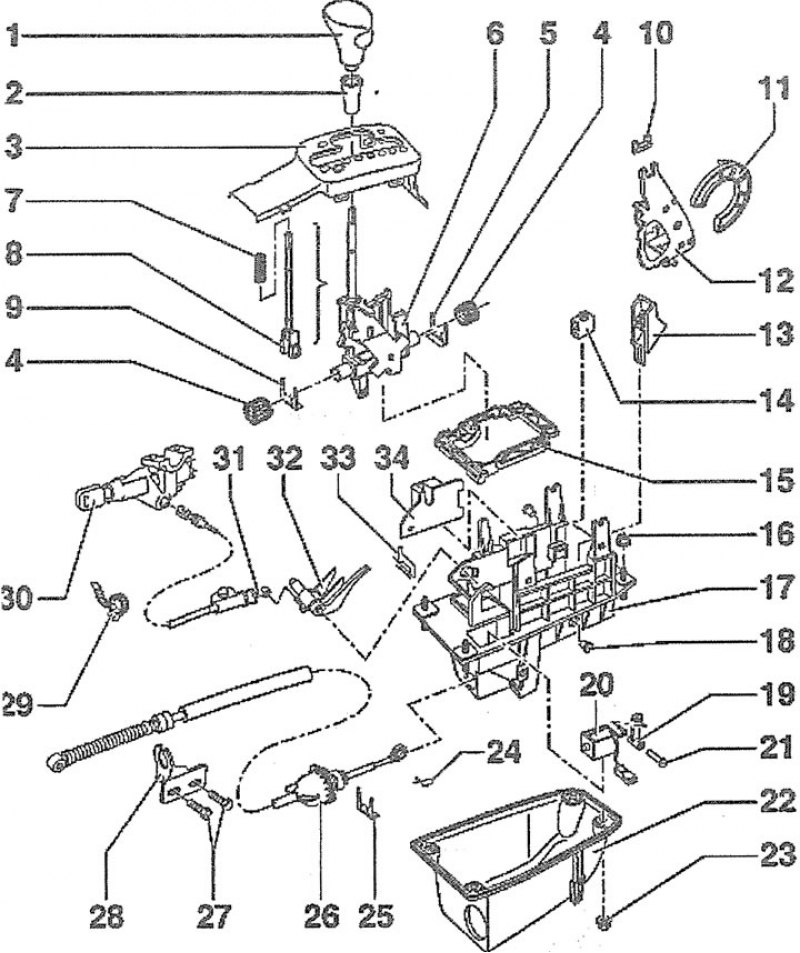

3.0. Механизм управления автоматической коробкой передач: 1 - рукоятка рычага управления АКПП; 2 - втулка рычага; 3 - верхняя накладка механизма управления АКПП; 4 - втулки кронштейна рычага управления; 5, 9 - стопорные зажимы; 6 - кронштейн рычага управления; 7 - пружина; 8 - шток рычага с кулисой; 10 - упор; 11 - зубчатый кронштейн; 12 - рычаг троса выбора передач; 13 - собачка с роликом; 14 - собачка с роликом режима Tiptronic; 15 - опорная рамка; 16 - гайка. Момент затяжки 10 Нм; 17 - опорный кронштейн механизма управления; 18 - палец; 19 - собачка троса выбора передач; 20 - магнит; 21 - палец; 22 - поддон; 23 - гайка. Момент затяжки 10 Нм; 24 - зажим; 25 - зажим; 26 - трос выбора передач; 27 - болты опорного кронштейна троса выбора передач. Момент затяжки 23 Нм; 28 - опорный кронштейн троса выбора передач; 29 - хомут; 30 - замок зажигания; 31 - тяга блокировки АКПП; 32 - рычаг блокировки АКПП; 33 - зажим; 34 - опорный кронштейн рычага режима Tiptronic
