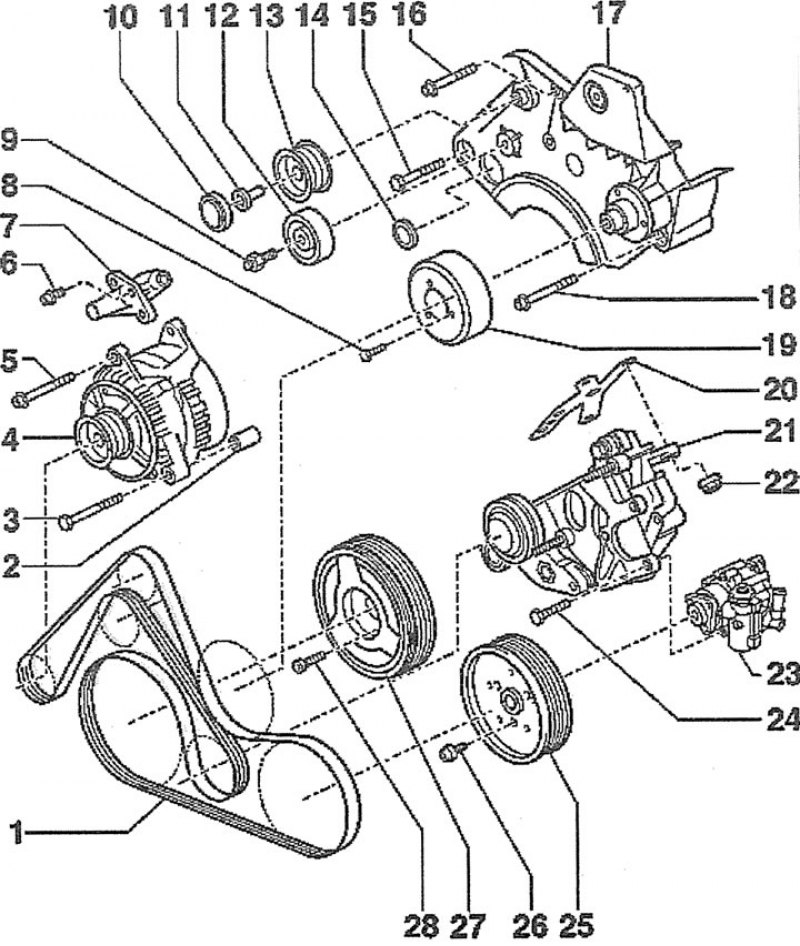

3.0. Привод вспомогательных агрегатов: 1 - ручейковый ремень привода вспомогательных агрегатов; 2 - втулка крепления генератора; 3 - нижний болт крепления генератора. Момент затяжки - 22 Нм; 4 - генератор; 5 - верхний болт крепления генератора. Момент затяжки - 45 Нм; 6 - болт крепления кронштейна генератора. Момент затяжки - 22 Нм; 7 - кронштейн генератора; 8 - болт крепления шкива вентилятора обдува радиатора. Момент затяжки - 10 Нм; 9 - болт крепления направляющего ролика. Момент затяжки - 22 Нм; 10 - заглушка болта крепления направляющего ролика; 11 - болт крепления направляющего ролика. Момент затяжки - 22 Нм; 12 - направляющий ролик; 13 - направляющий ролик; 14 - заглушка; 15 - болт крепления кронштейна вентилятора обдува радиатора. Момент затяжки - 45 Нм; 16 - болт. Момент затяжки -10 Нм; 17 - кронштейн вентилятора обдува радиатора; 18 - болт. Момент затяжки - 22 Нм; 19 - шкив вентилятора обдува радиатора; 20 - уплотнительная прокладка; 21 - кронштейн насоса гидроусилителя рулевого управления; 22 - гайка крепления кронштейна. Момент затяжки - 22 Нм; 23 - насос гидроусилителя рулевого управления; 24 - болт крепления кронштейна. Момент затяжки - 22 Нм; 25 - шкив насоса гидроусилителя рулевого управления; 26 - болт крепления шкива к валу насоса гидроусилителя рулевого управления. Момент затяжки - 22 Нм; 27 - шкив ручейкового ремня на коленчатом валу; 28 - болт крепления шкива ручейкового ремня. Момент затяжки - 22 Нм верхнюю поперечину передка в сервисное положение, для чего выполните следующие действия.

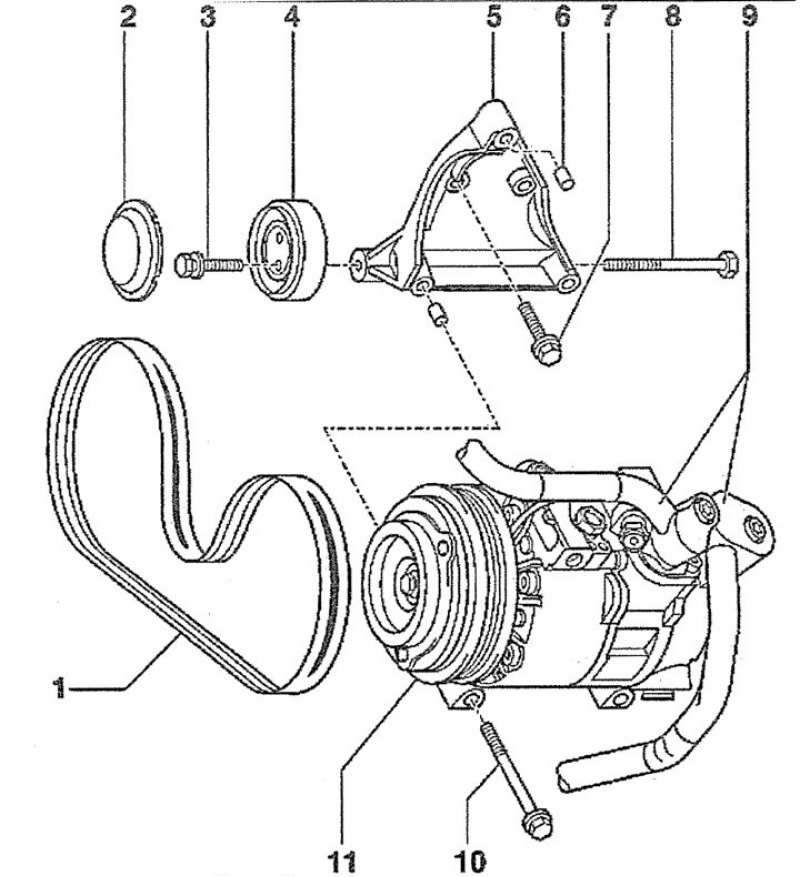

3.0а. Привод компрессора кондиционера: 1 - ручейковый ремень привода компрессора кондиционера; 2 - заглушка ролика натяжения ремня привода компрессора кондиционера; 3 - болт крепления ролика натяжения ремня привода компрессора кондиционера; 4 - ролик натяжения ремня привода компрессора кондиционера; 5 - опорный кронштейн компрессора кондиционера; 6 - центрирующая втулка; 7 - болт крепления опорного кронштейна компрессора кондиционера; 8 - болт. Момент затяжки - 22 Нм; 9 - трубопроводы циркуляции хладагента; 10 - болт крепления компрессора кондиционера. Момент затяжки - 22 Нм; 11 - компрессор кондиционера

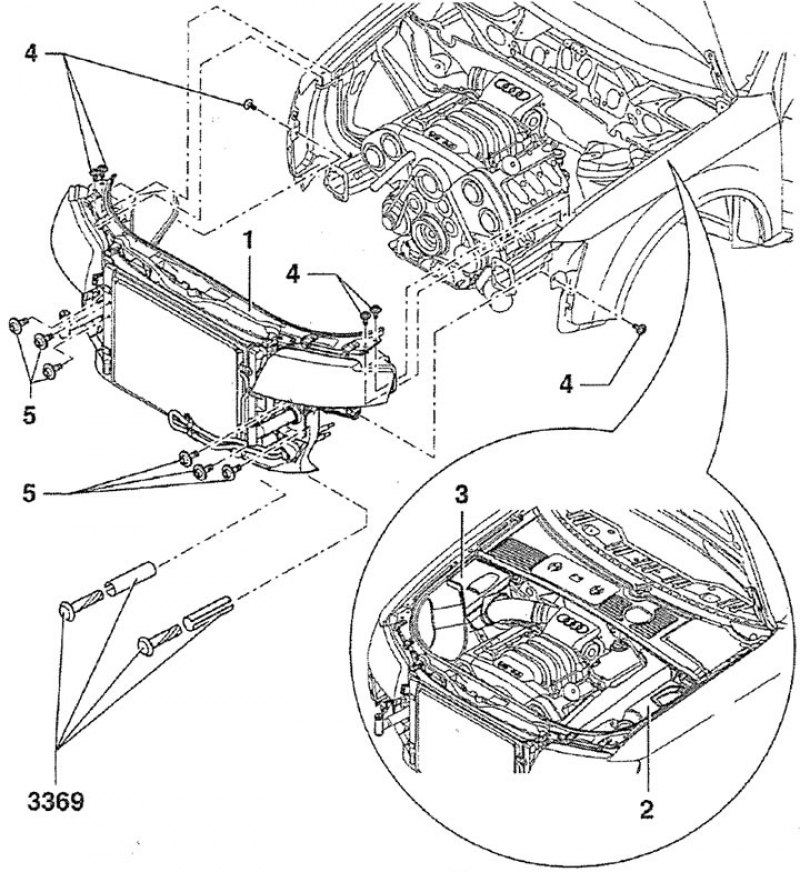

3.06. Детали поперечины передка:
1 - поперечина передка в сборе
2 - болты. Момент затяжки - 10 Нм
3 - болты. Момент затяжки - 50 Нм
3369 - приспособление для установки поперечины передка в сервисное положение. Приспособление крепится вместо болтов 3
