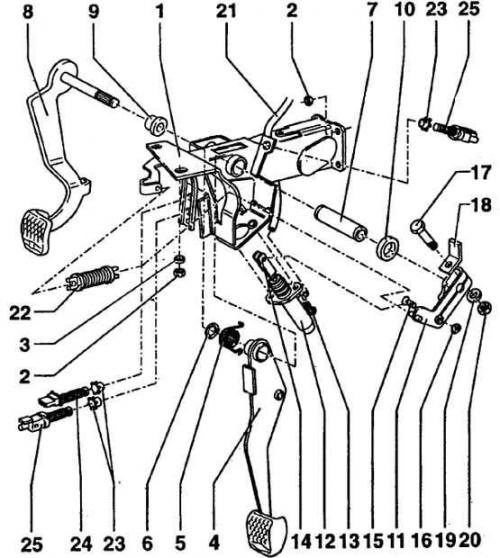

Элементы крепления педали сцепления
- 1. Кронштейн
- 2. Гайка
- 3. Шайба
- 4. Педаль тормоза
- 5. Пружина
- 6. Шайба
- 7. Трубка
- 8. Педаль сцепления
- 9. Втулка
- 10. Кольцо
- 11. Рычаг
- 12. Главный цилиндр привода выключения сцепления
- 13. Болт
- 14. Вилка
- 15. Штифт
- 16. Стопорное кольцо
- 17. Болт
- 18. Кронштейн
- 19. Шайба
- 20. Гайка
- 21. Шланг
- 22. Пружина
- 23. Зажим
- 24. Выключатель огней стоп-крана
- 25. Клапан системы круиз-контроля
Модели с правосторонним управлением
Снятие
Педаль сцепления снимается вместе с крепежным кронштейном.
1. Снимите панель отделки.
2. Отсоедините вилку толкателя главного цилиндра от педали сцепления и снимите цилиндр с кронштейна.
3. Отсоедините провода от выключателей на кронштейне.
4. Открутите крепежные гайки и снимите кронштейн вместе с педалями.
Установка
Установка проводится в обратном порядке снятия.
Модели с левосторонним управлением
Снятие
1. Снимите панель отделки.
2. Отсоедините толкатель главного цилиндра от педали сцепления.
Исходник статьи на этом веб-сайте: Autoinstruction.ru
3. Установите крепежный зажим на пружину и снимите ее.
4. Снимите педаль сцепления.
Установка
Установка проводится в обратном порядке снятия.
