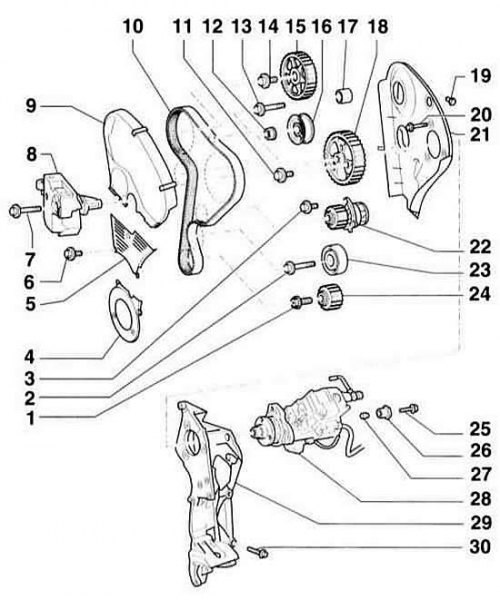

- 1 болт, момент затяжки: 120 Нм + 1/4 оборота (90°)
Болт следует обязательно заменить. Для отворачивания и заворачивания требуется инструмент для удержания Audi-3039.
- 2 болт, момент затяжки: 40 Нм + 1/4 оборота (90°). Болт следует обязательно заменить.
- 3 болт, 15 Нм
- 4 нижняя крышка зубчатого ремня
- 5 средняя крышка зубчатого ремня
- 6 болт, 10 Нм
- 7 болт, 45 Нм
- 8 опора двигателя
- 9 верхняя крышка зубчатого ремня
- 10 зубчатый ремень
Проверьте износ. Перед снятием маркируйте направление вращения. Не перегибайте ремень.
- 11 болт, момент затяжки: 20 Нм + 1/4 оборота (90°)
3 шт., для шкива ТНВД из двух частей. Болты обязательно заменяются.
- 12 болт, 20 Нм
- 13 болт для отклоняющего ролика
Момент затяжки при консоли -29- с запасной частью №: 038 903 143 E/F: 17 Нм. №: 038 903 143 А/В: 20 Нм
- 14 болт, 45 Нм
Для отворачивания и затяжки требуется инструмент для удержания Audi-3036.
- 15 шкив распределительного вала
Снимается с конуса с применением молотка и выколотки через отверстие задней крышки зубчатого ремня.
- 16 полуавтоматический натяжной ролик
- 17 отклоняющий ролик
- 18 шкив ТНВД, исполнение из двух частей
- 19 болт, 10 Нм
- 20 болт, 30 Нм
- 21 задняя крышка зубчатого ремня
Оригинал выложен на портале AutoInstruction
Вставляется спереди у нижней кромки позади уплотнительного фланца
- 22 насос охлаждающей жидкости
- 23 отклоняющий ролик
Должен отсоединяться перед снятием насоса охлаждающей жидкости.
- 24 зубчатый шкив коленчатого вала
На прилегающей поверхности шкив/коленчатый вал не должно находиться масло. Рабочее положение: плоскости у шкива и коленчатого вала должны совпадать.
- 25 болт, 30 Нм
- 26 втулка
- 27 гайка
- 28 ТНВД. Центральный болт на ступице насоса не отворачивайте.
- 29 консоль
- 30 болт, 45 Нм
