Привод зубчатым ремнем — описание конструкции (Audi A2 8Z)

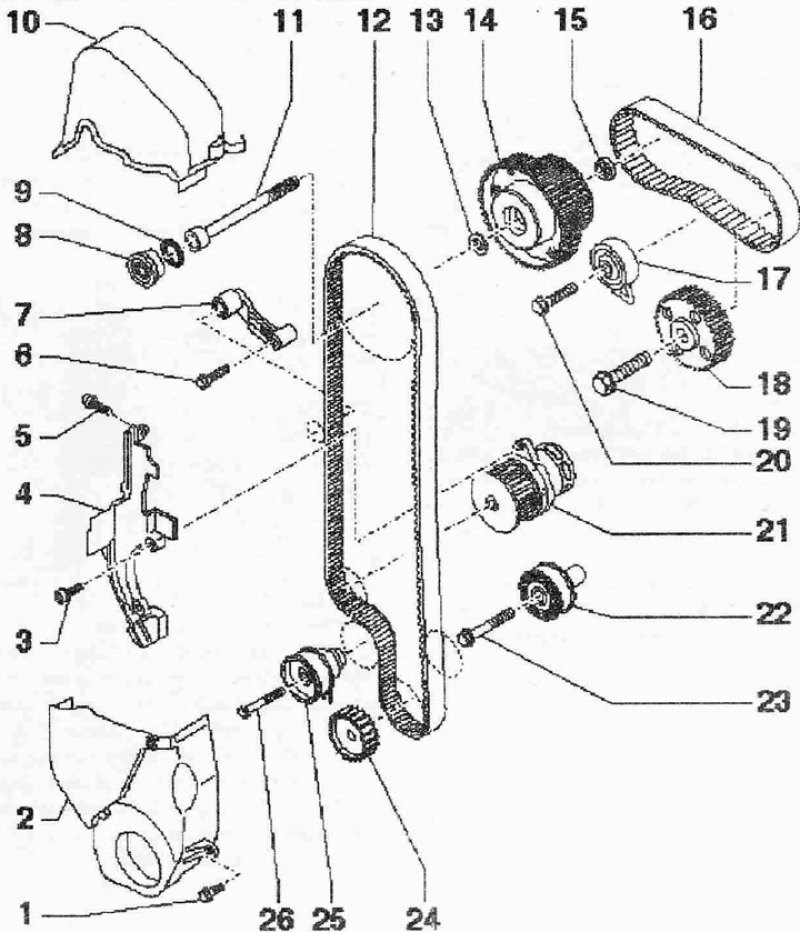

Привод зубчатым ремнем: 1. Болт. Заменить, 12 Нм; 2. Нижняя крышка зубчатого ремня; 3. Болт; 4. Задняя крышка зубчатого ремня; 5. Болт, 10 Нм; 6. Болт, 50 Нм; 7. Обкатной ролик для зубчатого ремня главного привода; 8. Запорный болт, 25 Нм; 9. Уплотнительное кольцо. При повреждении заменить; 10. Верхняя крышка зубчатого ремня; И. Болт. Винт с левой резьбой!; 12. Зубчатый ремень главного привода, проверить степень износа, не перегибать, перед снятием отметить направление хода мелом или фломастером; 13. Подкладная шайба; 14. Шестерня распредвала впускных клапанов с регулятором фаз газораспределения, не разбирать; 15. Шайба. Отсутствует для новых конструкций, если диск был установлен, то он должен быть заменён и снова установлен; 16. Зубчатый ремень для сопряженного привода, проверить степень износа, не перегибать, перед снятием отметить направление хода мелом или фломастером; 17. Натяжной ролик для зубчатого ремня для сопряженного привода; 18. Шестерня распредвала выпускных клапанов; 19. Болт; 20. Болт, 20 Нм; 21. Насос системы охлаждения; 22. Обкатной ролик для зубчатого ремня главного привода; 23. Болт, 50 Нм; 24. Шестерня зубчатого ремня для коленвала. На прилегающих поверхностях между приводной звездочкой зубчатого ремня и коленвалом не должно быть масла. Установка возможна только в одном положении, снять после демонтажа зубчатого ремня для основного привода; 25. Натяжной ролик для зубчатого ремня главного привода; 26. Болт, 20 Нм
