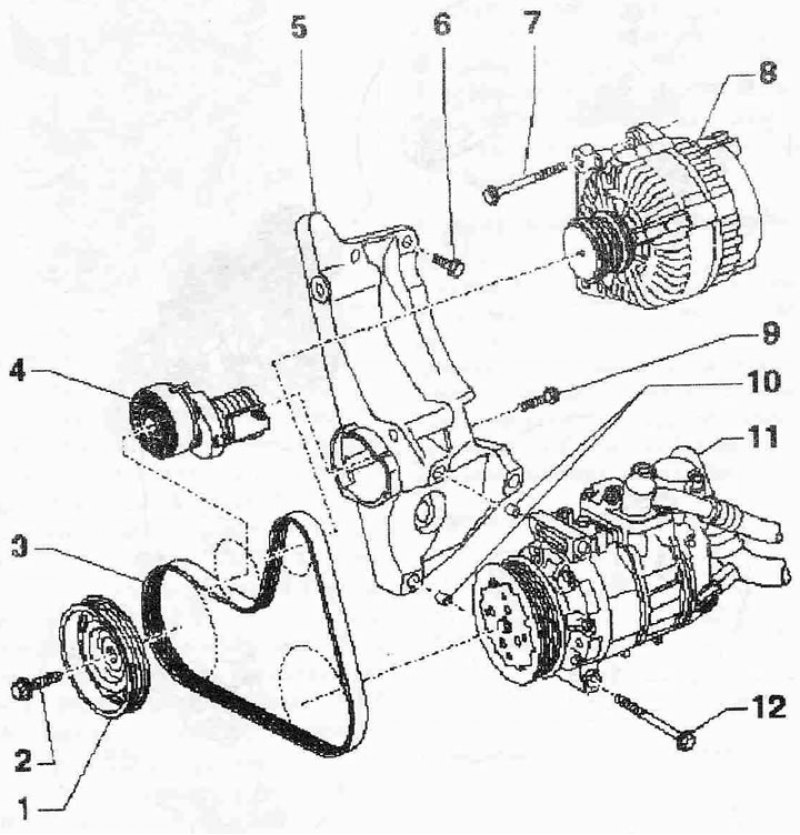

Поликлиновый привод: 1. Шкив ремённого привода для коленвала. Соблюдать правильность фиксации; 2. Болт с шайбой для поликлинового ремня и шестерни зубчатого ремня для коленвала. Заменить, вставить со смазанной резьбой, 90 Нм + 90°; 3. Поликлиновый ремень, проверить степень износа, не перегибать, перед снятием отметить направление хода мелом или фломастером. При установке следить за правильным положением на ременных шкивах; 4. Натяжной элемент для поликлинового ремня. Для снятия натяжения поликлинового ремня при помощи кольцевого гаечного ключа, зафиксировать стопорным штифтом -Т10060 А-; 5. Кронштейн дополнительных агрегатов; 6/7. Болт; 8. Генератор; 9. Болт. Заменить, 20 Нм + 90°; 10. Гнёзда; 11. Компрессор климатической установки; 12. Болт
