Снятие

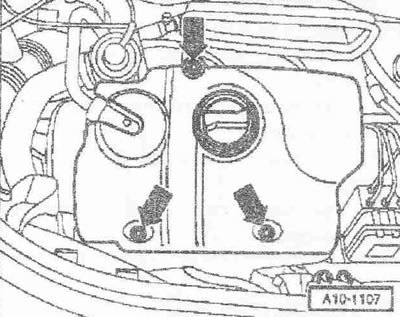

Снять капот двигателя,. Снять крышку двигателя -стрелки-. Снять расположенный ниже шумоизоляционный экран, для этого отсоединить шланг вентиляции картера.

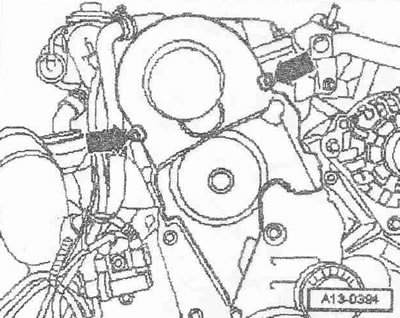

Отсоединить водяной бак. Снять верхнюю крышку зубчатого ремня, разжав фиксирующие скобы -стрелки-.

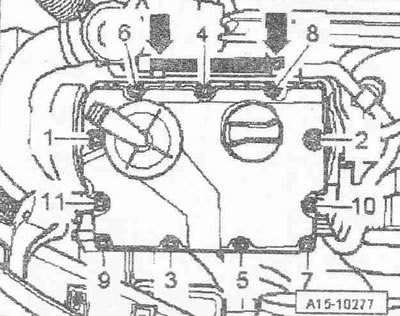

Отвернуть болты -стрелки- кронштейна топливных магистралей на крышке ГБЦ. Вывернуть болты крышки ГБЦ в последовательности -11...1-. Снять кронштейн вместе с топливными магистралями. Снять крышку ГБЦ.
Установка
Установка в обратном порядке, при этом заменить прокладку крышки ГБЦ при повреждении. При повреждении прокладки следует заменить болты крепления крышки ГБЦ.

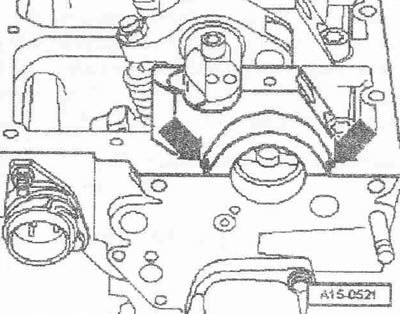

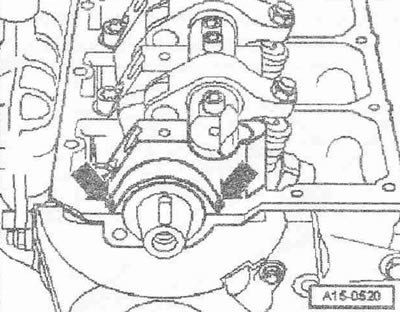

Нанести на места сопряжения передней крышки подшипников и ГБЦ по капле герметика -стрелки- (диам. прибл. 5 мм). Нанести на места сопряжения задней крышки подшипников и ГБЦ по капле герметика -стрелки-. Затянуть болты крышки ГБЦ в последовательности -1...11-.
Моменты затяжки:
- Крышка ГБЦ к ГБЦ: 10 Нм
- Топливная магистраль к кронштейну топливной магистрали: 10 Нм
