Осторожно! Коленвал снимать запрещается. Даже ослабление гаек крышек коренных подшипников приводит к деформации постелей коренных подшипников блока цилиндров, вследствие подобных деформаций уменьшается зазор в подшипнике. Даже если не производится замена вкладышей подшипников, подшипники могут получить повреждения из-за изменившегося зазора. Если были ослаблены гайки крышек подшипников, то блок цилиндров необходимо замените целиком вместе с коленвалом. Измерение зазора подшипников в условиях СТО невозможно.

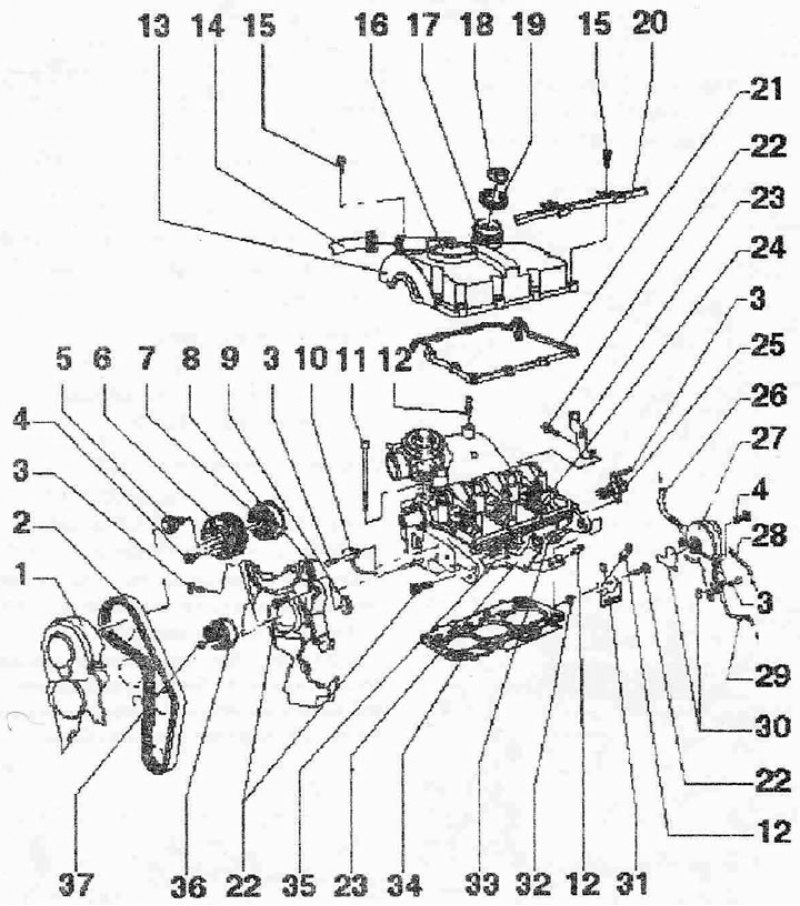

Коленчатый вал: 1. Верхняя крышка зубчатого ремня; 2. Зубчатый ремень; 3. 10 Нм; 4. 25 Нм; 5. 100 Нм; 6. Шестерня распредвала; 7. Ступица с зубчатым венцом. Для отворачивания и затяжки использовать опору -Т10051-, для снятия использовать съёмник -Т10052-; 8. Задняя крышка зубчатого ремня; 9. Уплотнительная втулка, при повреждении заменить; 10. Датчик Холла -G40- для позиционирования распредвала, для снятия вынуть уплотнительную втулку; 11. Болт крепления ГБЦ, заменить, соблюдать последовательность при отворачивании и затяжке, перед монтажом установить шайбы в ГБЦ; 12. Болт, 10 Нм для крышки двигателя; 13. Крышка ГБЦ; 14. К турбонагнетателю; 15. 10 Нм, соблюдать последовательность при отворачивании и затяжке; 16. Редукционный клапан для вентиляции картера двигателя; 17. Маслозаливная горловина (отдельно в виде запчасти не поставляется); 18. Крышка, заменить прокладку при повреждении; 19. Уплотнительная манжета, при повреждении заменить; 20. Кронштейн для топливных магистралей; 21. Прокладка крышки ГБЦ, при повреждении заменить; 22. 20 Нм; 23. Проушина для вывешивания; 24. Насос-форсунка; 25. Центральный штекерный разъем насос-форсунки; 26. От усилителя тормозов; 27. Тандемный насос для подачи топлива и снабжения вакуумной системы; 28. Подающий шланг от топливного фильтра: белого цвета или с белой меткой. Убедиться в надежности крепления; 29. Сливной шланг к топливному фильтру: синего цвета или с синей меткой. Убедиться в надежности крепления; 30. Прокладка, заменить; 31. Кронштейн; 32. Конусовидная гайка; 33. ГБЦ, после замены слить старую и залить новую ОЖ в систему охлаждения; 34. Прокладка ГБЦ, заменить, соблюдать маркировку. После замены слить старую и залить новую ОЖ в систему охлаждения; 35. Свеча накаливания; 36. Натяжной ролик; 37. 20 Нм + довернуть на 45°
