Снятие

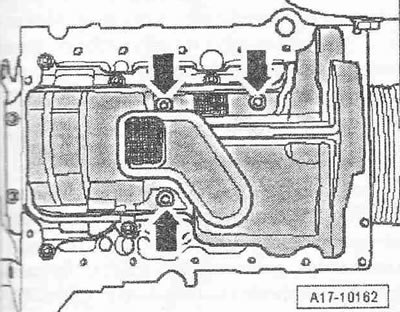

Снять масляный поддон. Вывернуть болты -стрелки-. Разблокировать 5 креплений и снять маслоотделитель.

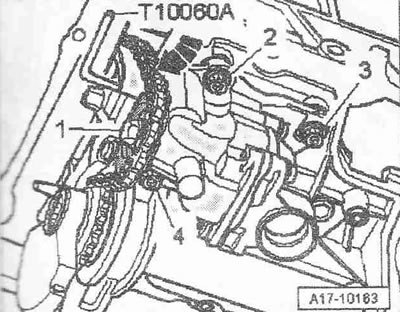

Нажать на натяжитель цепи -стрелка- и зафиксировать его при помощи стопорного штифта -Т10060 А- или -Т10060-,
Осторожно! Перед демонтажом масляного насоса не снимать звездочку масляного насоса с цепи. Следить за тем, чтобы цепь не соскочила со звездочки масляного насоса. В противном случае необходимо будет заново отрегулировать положение балансирного вала к карданному валу.
Вывернуть болт -1-. Снять звездочку с масляного насоса и оставить ее висеть на цепи. Вывернуть болты -2...4- и снять масляный насос.
Установка
Установка в обратном порядке, при этом необходимо заменить уплотн. кольцо. Вставить центрирующие втулки сверху в масляный насос. Монтажное положение звездочки валика привода масляного насоса: устанавливается только в одном положении. Установить маслоотделитель с новым уплотн. кольцом. Установить масляный поддон.
Моменты затяжки:
- Звездочка к валику привода масляного насоса: 20 Нм + 90° 1)
- Масляный насос к раме коленвала: 20 Нм + 90° 1)
- Маслоотделитель к раме коленвала: 5 Нм
1) Заменить болт
