Снятие
При снятии датчика индикации уровня топлива бак может быть заполнен максимум на 3/4. При необходимости, удалить топливо из топливного бака.

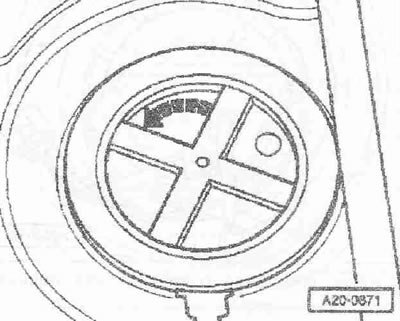

Откинуть или снять заднее многоместное сиденье. Отогнуть обшивку под задним сиденьем назад. Повернуть кожух датчика индикации уровня топлива в -направлении, указанном стрелкой- и снять кожух.

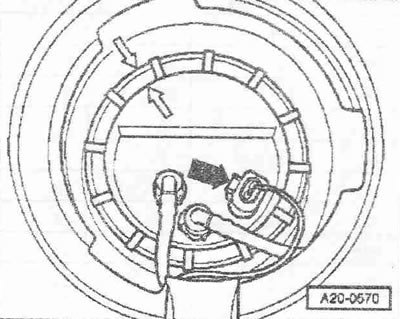

Отсоединить электрическое штекерное соединение -стрелка- на глухом фланце.

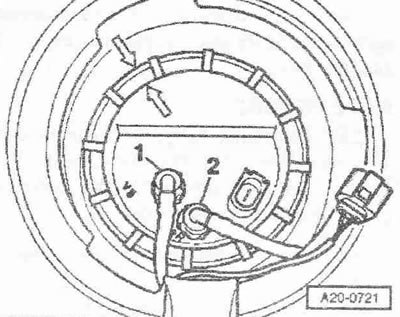

Обозначить подающую -1- и обратную -2-топливные магистрали. Снять обе магистрали с глухого фланца, нажав на клавиши разблокирования.
A/м с дополнительным отопителем
Отсоединить топливную магистраль, ведущий к дозировочному насосу дополнительного отопителя.
Все автомобили

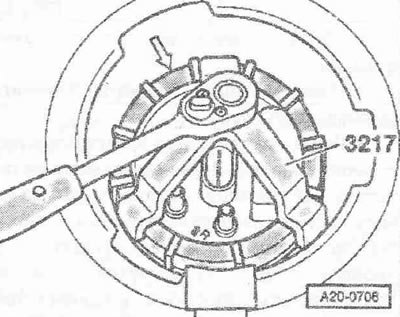

Открутить накидную гайку при помощи ключа для накидной гайки -3217-. Извлечь датчик индикации уровня топлива с блоком откачки топлива и уплотн. кольцом из отверстия топливного бака.
Инструкция. При извлечении блоки откачки топлива следить за тем, чтобы не был согнут рычаг поплавка датчика индикации уровня топлива -G-. Обратить внимание на то, что в блоке откачки топлива еще находится топливо. Перед отсоединением штекерных соединении датчика индикации уровня топлива -G- сначала необходимо разблокировать фиксирующие язычки штекерного контакта.

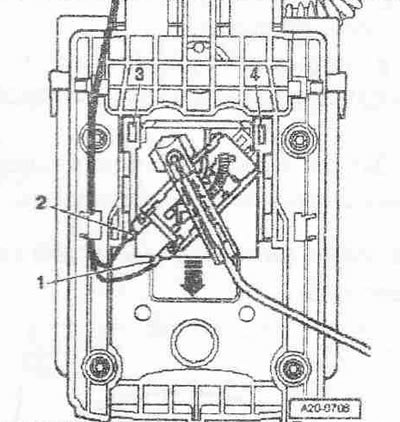

Разблокировать фиксирующие язычки штекерных соединений -1- и -2- и снять их. Отверткой приподнять крепежные пластины -3- и -4- и снять датчик индикации уровня топлива -G- в направлении вниз -стрелка-.
Установка
Установка в обратном порядке. При этом уплотнительную манжету заменить. При установке модуля откачки топлива следить за тем, чтобы не погнуть рычаг поплавка датчика уровня топлива. Вставить датчик индикации уровня топлива -G- в направляющие на блоке откачки топлива и вдавить вверх до щелчка. Подключить штекерные соединения и проверить надежность их крепления.

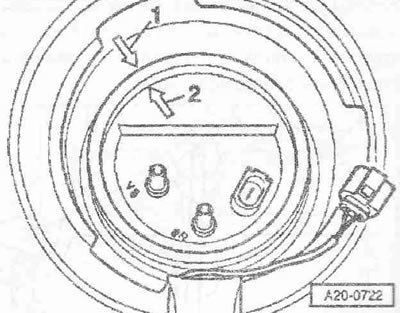

Всухую установить новое уплотн. кольцо глухого фланца. Вставить модуль откачки топлива в топливный бак. Преодолевая сопротивление пружины, прижать глухой фланец вниз и привести его в положение для установки. Стрелка -2- на глухом фланце должна совпадать со стрелкой -1- на топливном баке.

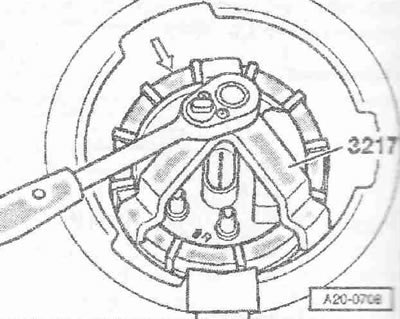

Затянуть накидную гайку при помощи ключа для накидных гаек -3217-.

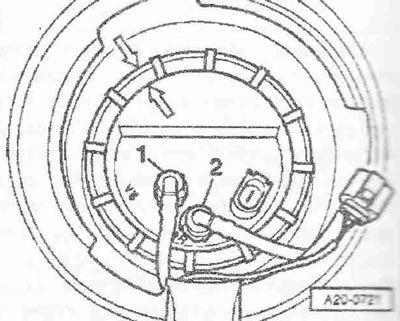

Подсоединить топливные магистрали: синяя обратная топливная магистраль -2- на подсоединении с маркировкой "R". Черная подающая топливная магистраль -1- на подсоединении с маркировкой "V". Момент затяжки: Накидная гайка модуля откачки топлива: 80 Нм.
