Снятие
Снять капот. Открыть крышку -стрелка- расширительного бачка. Снять шумоизоляцию -стрелки-. Снять переднюю панель бампера. Подставить поддон для сервисных кранов -VAS 6208- под двигатель. Снять с радиатора нижний шланг подачи ОЖ -стрелка- и слить ОЖ. Поз. -1- не принимать во внимание.

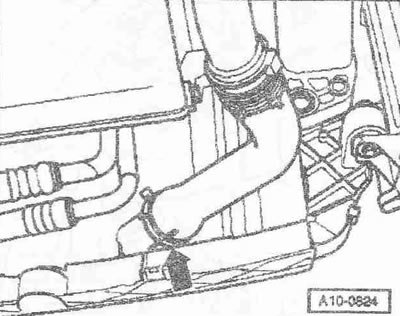

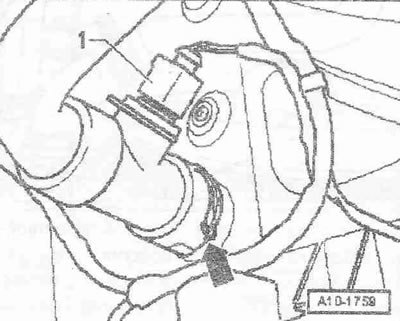

Снять нижний воздуховодный шланг с интеркулера -стрелка-.

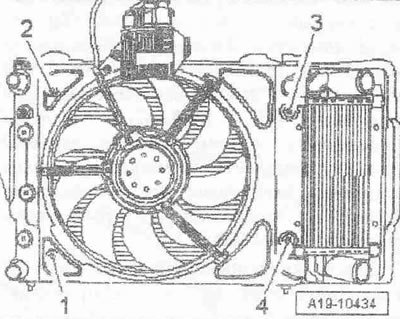

Отвернуть болты -1 и 4- нижнего крепления радиатора на рамке вентилятора.
А/м с двигателями AMF, BHC
Отсоединить штекерный разъем -1- датчика давления впускного коллектора -G71- и раскрепить электропровод.
Все

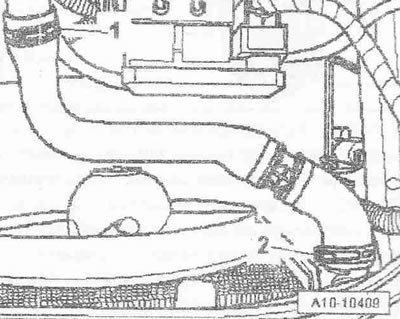

Снять воздуховодный шланг -2- с интеркулера.

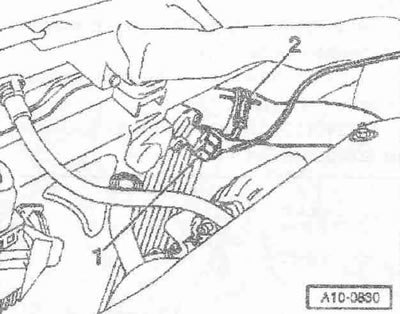

Снять с радиатора левый верхний шланг подачи ОЖ Поз. -2-.

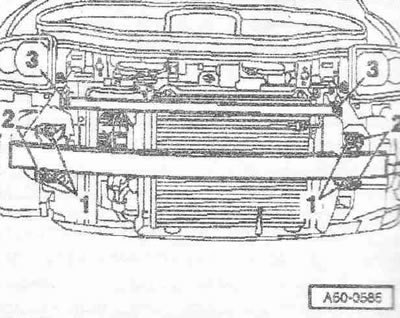

Поз. -1- не принимать во внимание. Отвернуть болты -2 и 3- верхнего крепления радиатора на рамке вентилятора. Отсоединить штекерный разъем звукового сигнала. Отвернуть слева и справа по 2 болта -3- и снять усилительный брус. Приподнять стопорные шайбы -2-. Отвернуть левые и правые болты -1- и снять брус безопасности бампера.

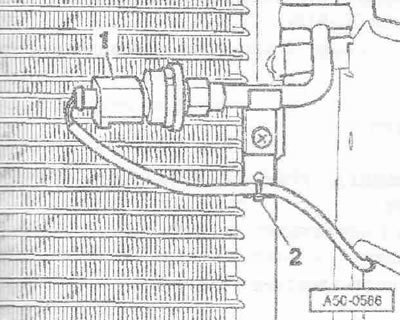

Отсоединить штекерный разъем -1- датчика высокого давления -G65-. Разрезать кабельный хомут -2-.

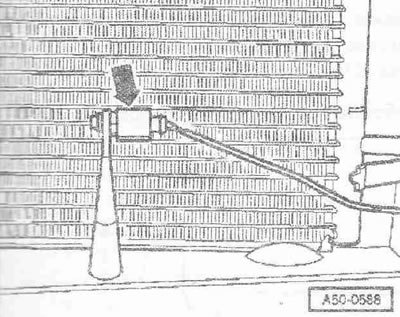

Снять с кронштейна датчик температуры -дружного воздуха -G17- -стрелка-.

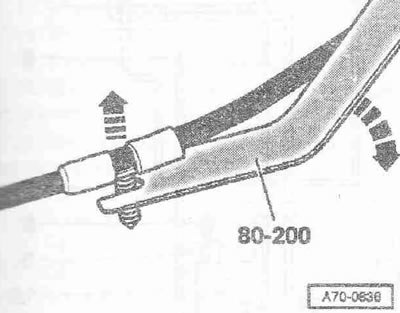

Отжать жгут электрических проводов к датчику высокого давления -G65- и датчику температуры наружного воздуха -G17- левого воздуховода, для этого использовать рычаг -80.200-.
Материал опубликован ранее на: www.autoinstruction.ru
Отвернуть воздуховоды от рамки радиатора -стрелки-. Запрещается открывать контур системы кондиционирования климатической установки.

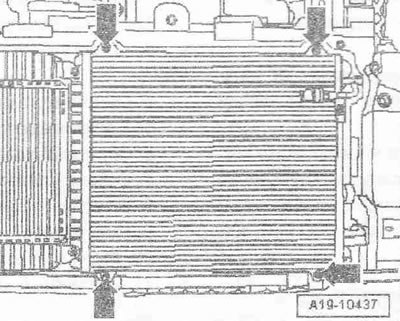

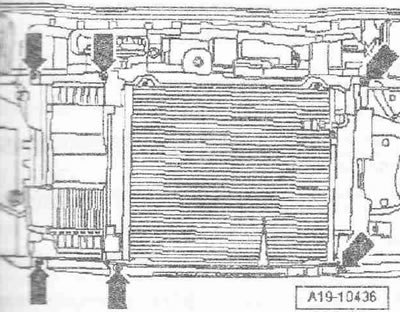

Отвернуть болты конденсатора -стрелки-.
Инструкция. Чтобы избежать повреждений магистралей и шлангов подачи хладагента, при манипуляциях с конденсатором необходимо следить за тем, чтобы магистрали и шланги были проложены без натяга, перегибов и изломов.
Повернуть немного вперед конденсатор в направлении правой стороны а/м -стрелка 1-. Сдвинуть радиатор с интеркулером на максимально возможное расстояние в направлении левой стороны а/м -стрелка 2-.

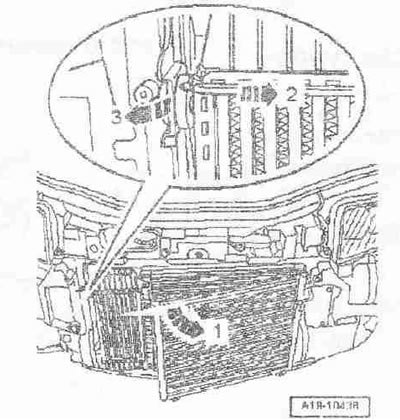

Смазать резиновые втулки подвески интеркулера смазкой, не содержащей силикона. Достать крепежные выступы интеркулера из резиновых втулок в рамке радиаторах для этого сдвинуть проушины рамки радиатора немного вправо -стрелка 3-. Осторожно выдвинуть вперед конденсатор с интеркулером по соединительной стороне (левой) на максимально возможное расстояние. Достать один за другим соединения радиатора из рамки вентилятора, при этом поворачивая радиатор вверх или вниз. Снять радиатор с интеркулером, выдвигая его влево.

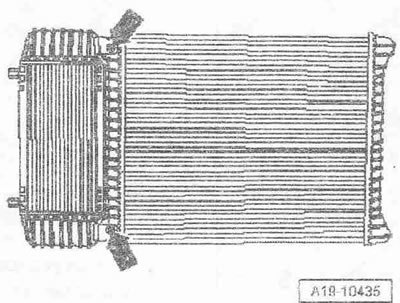

Вывернуть все 4 болта соединения интеркулера к радиатору -стрелки-.
Монтаж
Установка, в обратном порядке, при этом необходимо установить брус безопасности и усилительный брус, Установить переднюю панель бампера, установить воздуховоды в зажимы. Залить ОЖ.
Моменты затяжки:
- Интеркулер к радиатору: 6 Нм
- Радиатор к рамке вентилятора: 6 Нм
- Конденсатор к рамке вентилятора: 6 Нм
- Воздуховоды к рамке вентилятора: 1.5 Нм
