Снятие

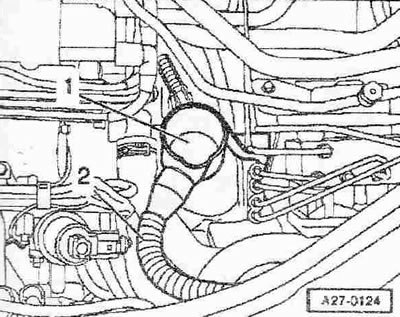

Отсоединить провод массы в аккумуляторе при выключенном зажигании. Вымыть капот снаружи и протереть замшей. Разблокировать сервисную крышку изнутри. Разблокировать капот и немного потянуть вперед. Снять капот. Открутить водосборник -1- от держателя гидравлического модуля ABS. Отложить водосборник с присоединенным водоотводящим шлангом -2- в сторону.

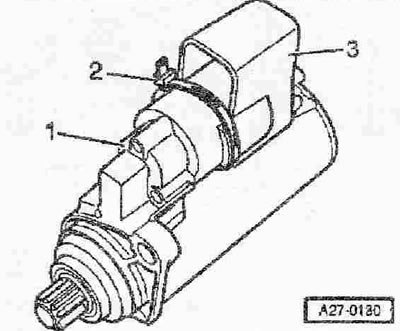

Разрезать хомут -2- и снять крышку -3- с втягивающего реле -1- вверх.
Информация размещена на интернет-сайте: Autoinstruction.ru

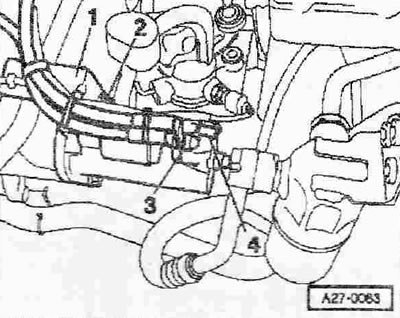

Открутить гайку -2-. Где имеется, открутить перемычку к левой подушке двигателя. Снять крышку с положительной клеммы. Отсоединить кабели -3- и -4- от втягивающего реле стартера. Снять держатель проводов -1-. Выкрутить верхний крепежный болт стартера.

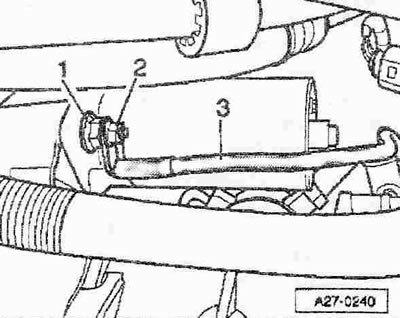

Снять шумоизоляционньгй экран. Отвернуть гайку -2- и снять массовый кабель -3- внизу на стартере. Выкрутить нижний двойной болт -1- стартера. Снять стартер вниз.
Установка
Установка в обратном порядке, при этом необходимо учесть, что все хомуты при монтаже установить на места, где они были установлены изначально. Подключить аккумулятор.
Моменты затяжки:
- Стартер к двигателю: 65 Нм
- Клемма В+ к стартеру: 16 Нм
- Массовый кабель к стартеру: 22 Нм
- Держатель к стартеру: 22 Нм
- Водосборник к гидравлическому модулю ABS: 6 Нм
