Осторожно! На а/м с системой Telematik перед отключением АКБ активировать сервисный режим работы блока управления Telematik — Магнитола, телефон, навигация.
Снятие

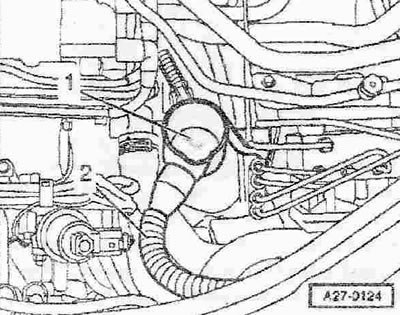

Отсоединить провод массы в аккумуляторе при выключенном зажигании. Снять шумоизоляционный экран. Вымыть капот снаружи и протереть замшей. Разблокировать сервисную крышку изнутри. Разблокировать капот и немного потянуть вперед. Снять капот. Открутить водосборник -1- от держателя гидравлического модуля' ABS. Отложить водосборник с присоединенным водоотводящим шлангом -2- в сторону

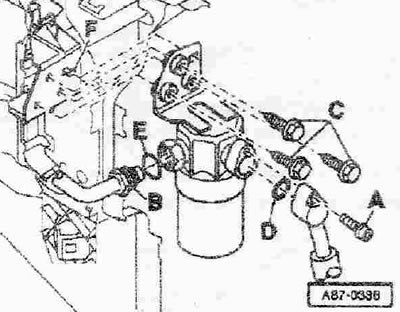

Снять приемную емкость климатической установки, выкрутив, болты -С-; магистрали хладагента остаются прикрученными. Прочие позиции не учитывать.

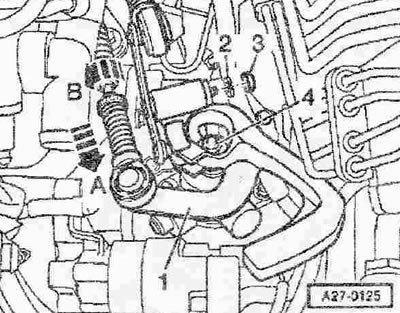

Снять крышку -3- со стопорной шайбы. Снять стопорную шайбу -2- на направляющем рычаге. Разблокировать фиксатор троса выбора и включения передач следующим образом: вытянуть механизм стопорения на тросе включения передач в -направлении стрелки А-вперед до упора. После этого повернуть скользящую муфту в -направлении стрелки 3- до упора и заблокировать муфту. Отвернуть гайку -4- и снять кулису -1-.

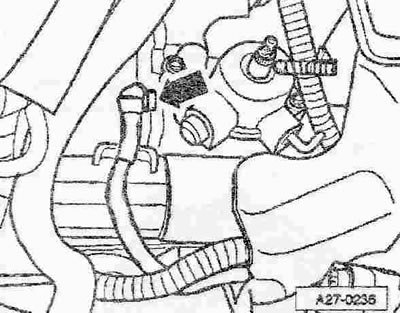

Отвернуть гайку -стрелка-. Снять массовый кабель на двойном болте.

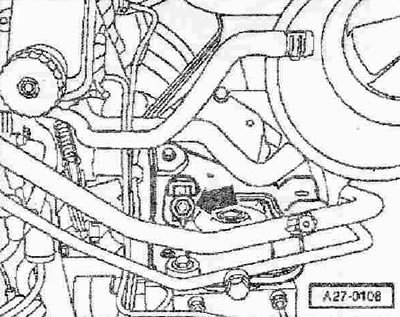

Открутить верхнюю гайку -стрелка- крышки стартера.

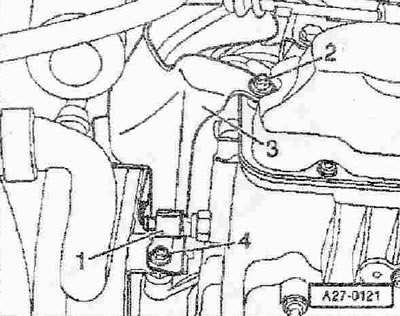

Открутить гайки -2- и -4-. Отодвинуть крышку стартера -3- в сторону. Поз. 1- во внимание не принимать.

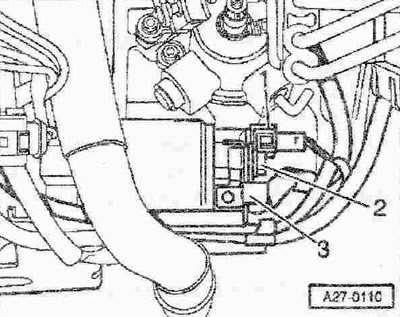

Снять держатель -2- штекерного соединения с болта -1-. Выкрутить двойной болт.

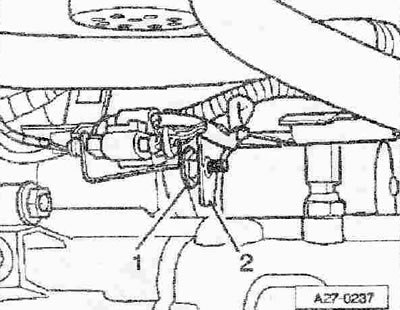

Снять крышку стартера вверх. Отсоединить разъем клеммы 50 -поз. 1- на тяговом реле. Открутить гайку -2-, при этом удерживать провода во избежание повреждения тягового реле. Снять провод В+. Снять стопорный элемент -3-. Выкрутить верхний двойной болт стартера. Извлечь стартер вверх.
Установка
Установка в обратном порядке, при этом необходимо учесть следующее: провести базовую настройку переключения передач. Подключить аккумулятор. Долить ОЖ и удалить воздух из контура охлаждения.
Моменты затяжки:
- Стартер к КП: 65 Нм
- Крышка стартера к подушке КП: 18 Нм
- КП: 8 Нм
- Держатель к стартеру: 22 Нм Клемма В+ к стартеру: 16 Нм
- Массовый кабель к стартеру: 22 Нм
- Приемная емкость к креплению: 8 Нм
- Водосборник к гидравлическому модулю ABS: 6 Нм
