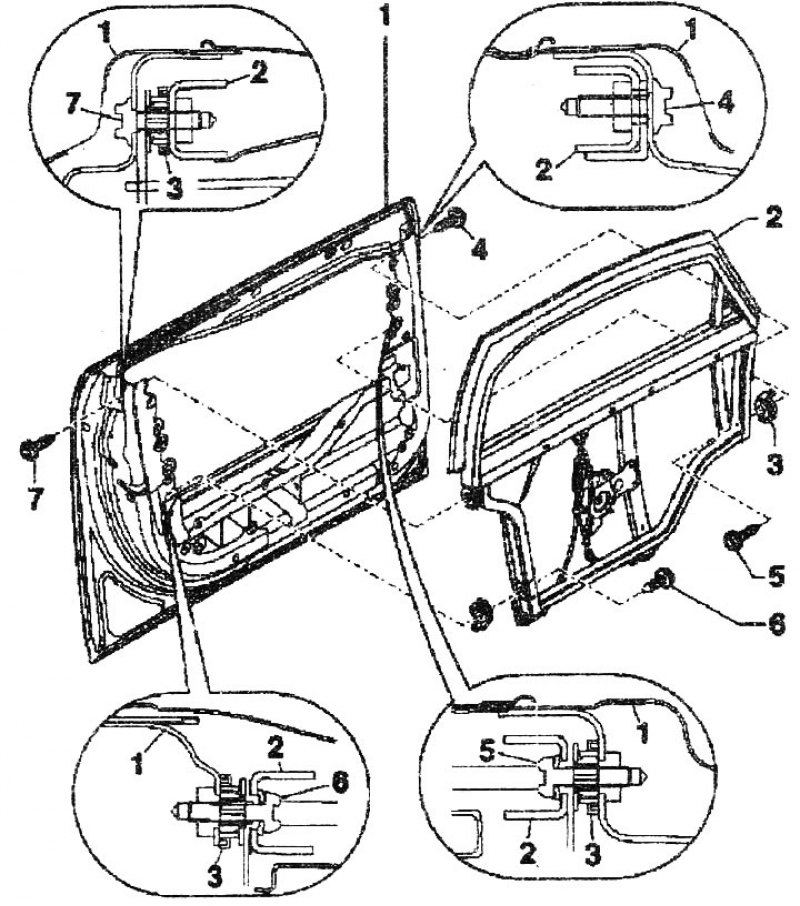

1. Передняя дверь. Для большей наглядности уплотнитель передней двери/монтажного кронштейна на рисунке не изображен. Уплотнитель (уплотн. полоски из пенополиуретана) передней двери/монтажного кронштейна. Уплотнитель (бутиловый шнур -AKL 450 005 05-) поверхности между шарниром/брусом безопасности. Закрыть отверстия в брусе безопасности пробками и уплотнителем.
2. Кронштейн встроенных деталей двери. Для большей наглядности уплотнитель направляющей кабеля наружного зеркала в кронштейне встроенных деталей двери на рисунке не изображен. Уплотнитель (бутиловый шнур -AKL 450 005 05-) направляющей кабеля наружного зеркала в кронштейне встроенных деталей двери. Для снятия отметить положение кронштейна на двери, например, тонким фломастером. Снять монтажный кронштейн. Отсоединить электрические провода от кронштейна встроенных деталей двери и вынуть их из креплений. Снять уплотнитель двери. Отвернуть болты и вынуть кронштейн встроенных деталей двери по направлению вверх. Установка: Перед установкой кронштейна убедиться в том, что регулировочные элементы завернуты полностью. При необходимости довернуть регулировочные элементы от руки. Вставить кронштейн сверху в дверь. Слегка затянуть болты. Снять уплотнитель двери. Закрыть дверь. Выровнять кронштейн относительно проема двери. Слегка затянуть нижние болты. Открыть дверь. Проверить зазоры. При необходимости отрегулировать положение кронштейна. Если зазоры нужной величины, то при установке следует затянуть болты в этой последовательности моментом 30 Нм. Обязательно соблюдать последовательность затяжки болтов. Уплотнить направляющую кабеля наружного зеркала бутиловым шнуром -AKL 450 005 05- из набора "Крепежные элементы и прокладки для крепежного щитка".
3. Регулировочный элемент. При затяжке болтов происходит регулировка элемента по длине. Перед установкой кронштейна встроенных деталей двери необходимо до конца завернуть регулировочные элементы (левая резьба).
4. Болт Тогх, 30 Нм. Соблюдать последовательность затяжки крепежных болтов при установке.
5-7. Болт Тогх, 30 Нм.

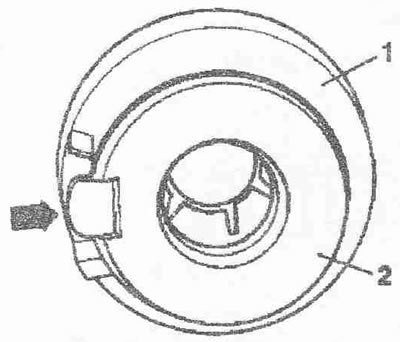

Регулировочный элемент
Текст предоставил этот ресурс Autoinstruction.ru
Перед установкой кронштейна встроенных деталей двери необходимо до конца ввернуть резьбовые втулки -2- регулировочного элемента -1- против часовой стрелки. Фиксатор -стрелка- резьбовой втулки должен при этом находиться между упором и стопором вращения.
