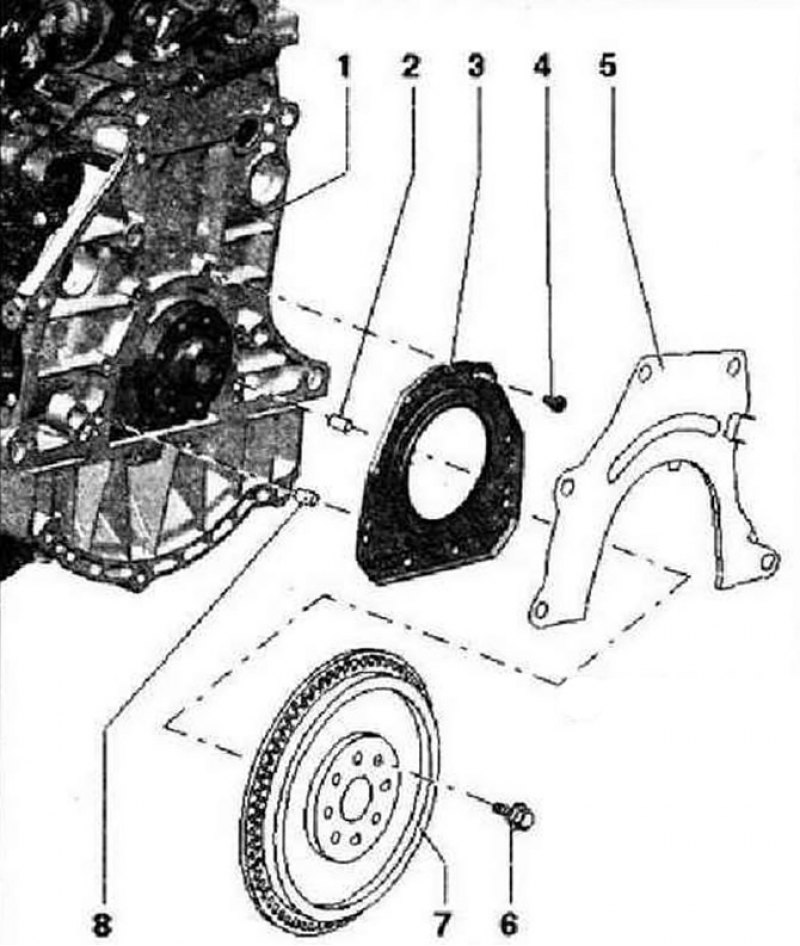

Уплотнительный фланец со стороны КП и двухмассовый маховик/ведомый диск
- 1 - Блок цилиндров
- 2 - Центровочный штифт, не устанавливается
- 3 - Уплотнительный фланец со стороны КП, с уплотнительным кольцом, заменяется только в сборе
- 4 - Болт
- 5 - Проставка, устанавливается на центровочные втулки, не допускать перегибания/повреждения при установке, подсоединяется к уплотнительному фланцу
- 6 - Болт для двухдискового маховика/ведомого диска, 60 Нм + довернуть на 90°, заменить
- 7 - Двухдисковый маховик/ведомый диск. Монтажное положение ведомого диска: »бортик« обращен к двигателю, монтаж возможен только в одном положении (отверстия расположены со смещением)
- 8 - Центровочный штифт, не устанавливается

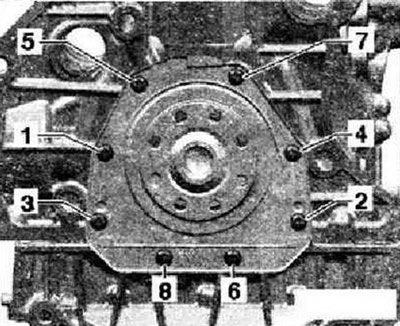

Уплотнительный фланец со стороны КП - последовательность затяжки
Затянуть болты в показанной последовательности.
- 1. Вкрутить болты от руки.
- 2. Затянуть болты моментом 9 Нм.

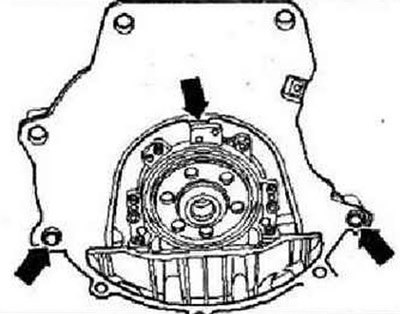

Установка проставки
Статья перепечатана с ресурса: autoinstruction.ru
Установить проставку на центровочные втулки фланца двигателя -стрелки-.
