Осторожно: Перед снятием отметить наружную сторону и направление движения поликлинового ремня. Ремень следует устанавливать в соответствии с нанесенной ранее меткой (направление движения ремня). Ремень, установленный неправильно или против направления движения, будет поврежден.

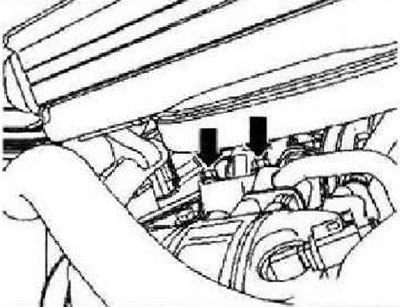

Снять поликлиновый ремень. Снять шумоизолирующий кожух. Выкрутить оба нижних болта -стрелки- крепления генератора.
Разблокировать и отсоединить разъем -2-. Отвернуть датчик давления масла -1- (ключ 24 мм). Выкрутить оба верхних болта крепления генератора -стрелки-. Немного повернуть генератор влево, чтобы получить доступ к разъёмам на задней части генератора.

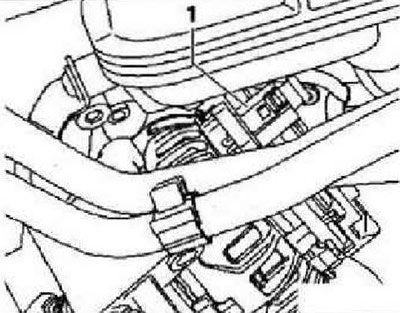

Разблокировать и отсоединить разъём провода DF -1-.
Поддеть и снять защитный колпак -1-.
Отвернуть гайку крепления -2- и снять со шпильки петлевую клемму провода В+ -1-.
Открутить оба болта крепления -стрелки- и переместить вверх трубопроводы и шланг -1-, чтобы освободить место для снятия генератора.
Инструкция: Не отсоединять трубопроводы и шланг.
(Статья перепечатана с ресурса www.Autoinstruction.ru)
Движением вверх извлечь генератор из автомобиля.
Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующие предписания.
Осторожно: Ремень следует устанавливать в соответствии с нанесенной ранее меткой (направление движения ремня)! Перед установкой поликлинового ремня проверить, надежно ли закреплены все приводимые им агрегаты (генератор, компрессор климатической установки). Правильно устанавливать поликлиновый ремень на шкивах!
Затянуть резьбовые соединения предписанными моментами затяжки.
