- Блок управления в комбинации приборов -J285-
- Блок управления иммобилайзера -J362-
- Спидометр
- Тахометр
- Указатель запаса горючего
- Указатель температуры охлаждающей жидкости
- Мультифункциональный дисплей
- Контрольные лампы
Для звуковой поддержки некоторых оптических индикаторов на комбинации приборов имеется зуммер, управляемый от блока управления. Все контрольные лампы оснащаются светодиодами. Ремонт комбинации приборов не предусмотрен. При необходимости комбинация приборов заменяется целиком. Диагностический интерфейс шины данных -J533- (Gateway) выполнен в виде отдельного блока управления и не является, как на различных других автомобилях, составной частью комбинации приборов.
Распознавание неисправностей и индикация ошибок
[Оригинал найдёте на этом ресурсе: autoinstruction.ru]
Комбинация приборов оснащена функцией самодиагностики, которая облегчает поиск ошибок. Для поиска неисправностей использовать тестер -VAS 5051 А- в режиме "Ведомый поиск неисправностей".
Замена комбинации приборов
Автомобиль Tiguan оборудован иммобилайзером четвертого поколения с онлайновым соединением и загрузкой. Важнейшей частью иммобилайзера четвертого поколения является центральный база данных, в которой содержатся все имеющие отношение к краже данные отдельных блоков управления. Адаптировать участвующие в иммобилайзере блоки управления без онлайнового соединения с этим банком данных невозможно. Запросы PIN-кодов компонентов иммобилайзера по факсу или путем временного подключения невозможны. Все участвующие в иммобилайзере компоненты должны быть обучены в режиме онлайн. Все (в том числе заказанные позже) ключи автомобиля предварительно закодированы на заводе-изготовителе и могут быть обучены только на данном автомобиле. Последующий заказ ключей производится по предоставлению соответствующего номера шасси. Адаптация компонентов других марок концерна в автомобилях Volkswagen больше невозможна.
Снятие и установка комбинации приборов
Инструкция: Если в автомобиль устанавливается новая комбинация приборов, то блок управления комбинации приборов необходимо настроить на различные особенности комплектации и варианты оснащения для той или иной страны. Чтобы адаптировать встроенный иммобилайзер к блоку управления двигателя, данные с блока управления двигателя, должны быть сохранены в сменной комбинации приборов. Кроме того, после установки новой комбинации приборов необходимо адаптировать все ключи от автомобиля. Перед заменой комбинации приборов необходимо в каждом случае выполнить последовательность действий "Замена комбинации приборов" для считывания данных, сохраненных в блоке управления.
Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания.
Инструкция: Снимать рулевое колесо не требуется.
Полностью вытянуть руль вперед и зафиксировать его в самом нижнем положении. Снять щелевую наладку рулевой колонки. Выкрутить крепежные винты -стрелки-комбинации приборов.
Инструкции: При извлечении комбинации приборов нет необходимости отсоединять разъемы. Разъем жестко закреплен на автомобиле и автоматически отсоединяется при извлечении комбинации приборов.
Извлечь комбинацию приборов из передней панели.
Установка осуществляется в обратной последовательности.

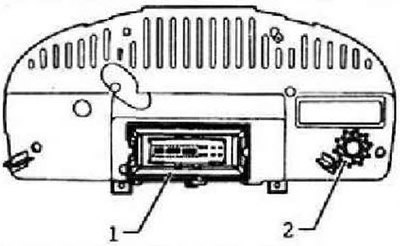

Описание задней стороны комбинации приборов
Инструкция: Запрещается разбирать комбинацию приборов. При необходимости комбинация приборов заменяется целиком.
- 1 - Разъем, 36-контактный
- 2 - Предупредительный зуммер
