Инструкция: Для того чтобы снять трапецию стеклоочистителя с тягами и двигателем стеклоочистителя необходимо вначале снять поводки щеток и облицовку водоотводящего короба.

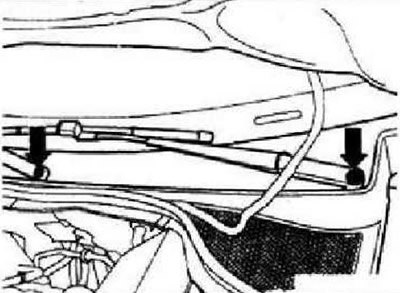

Снять колпаки -стрелки-, аккуратно поддев их с помощью отвертки.

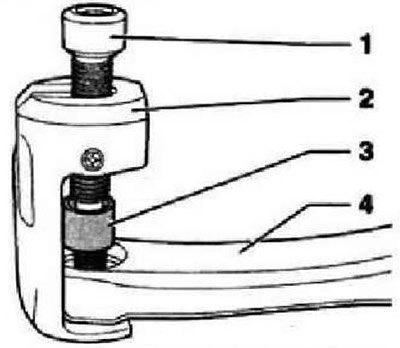

Ослабить гайки -стрелки- и выкрутить их. Установить съемник -Т10369/1- -2-, как показано на рисунке, на конец рычага -4-. Выкручивать упорный элемент -3- до тех пор, пока не появится конец резьбы и снять рычаг вращением винта -1- в направлении часовой стрелки. Повторить эти действия со вторым рычагом.
Снятие трапеции стеклоочистителя с тягами и двигателем стеклоочистителя
[Источник доступен на веб-сайте: autoinstruction.ru]

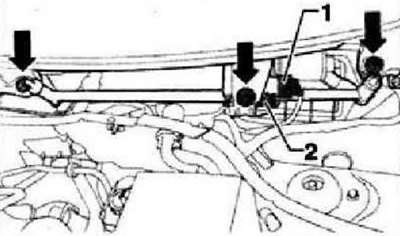

Разблокировать и отсоединить штекерный разъем -1-. Выкрутить крепежные винты -стрелки- и вытянуть трапецию стеклоочистителя с двигателем -2- сбоку из автомобиля.
