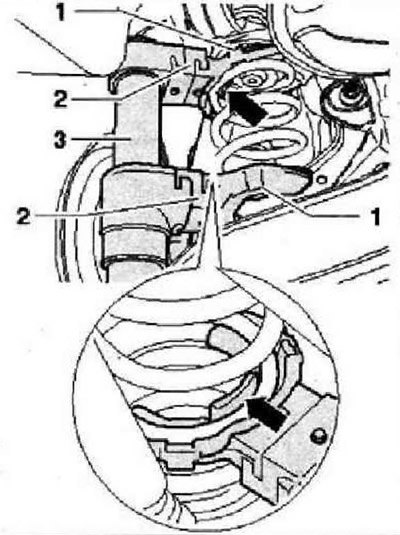

Предупреждение: Обеспечить надлежащую посадку витой пружины в захватах -V.A.G 17S2/3A-2- (в противней случае возможен несчастный случай).
Для стягивания пружины необходимо вращать ходовой винт приспособления с помощью гаечного ключа или ключа с храповым механизмом. Сжимать винтовую пружину до тех пор, пока её нельзя будет снять. Снять пружину.
- 1 - Захват -VAG 1752/ЗА
- 2 - Адаптер -V.A.G 1752/9
- 3 - Приспособление для сжатия пружин подвески -V.A.G 1752/1-
Установка

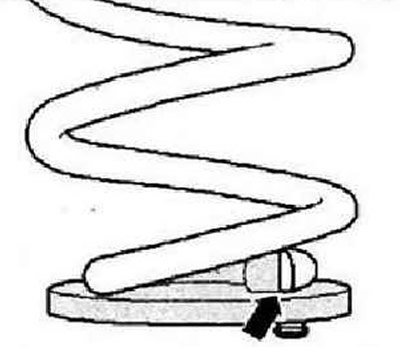

Деталь должна находиться в монтажном положении! Начало пружины -стрелка- должно прилегать к упору нижней прокладки пружины. Установить пружину вместе с прокладкой. Снизу прокладки находится цилиндрический выступ.

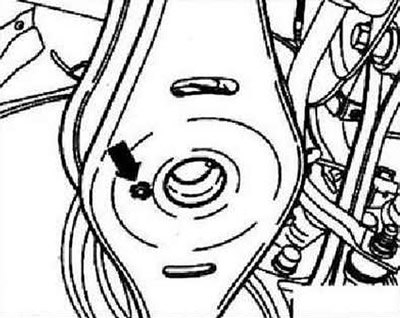

Его необходимо вставить в отверстие нижнего поперечного рычага -стрелка-.
Затем на верхнюю часть пружины установить верхнюю прокладку. Раздвинуть захваты приспособления для сжатия пружин, при этом выемка верхней прокладки пружины должна совместиться с соответствующим выступом на кузове. Снять приспособление для сжатия пружин. Установить колесо и затянуть болты его крепления.
