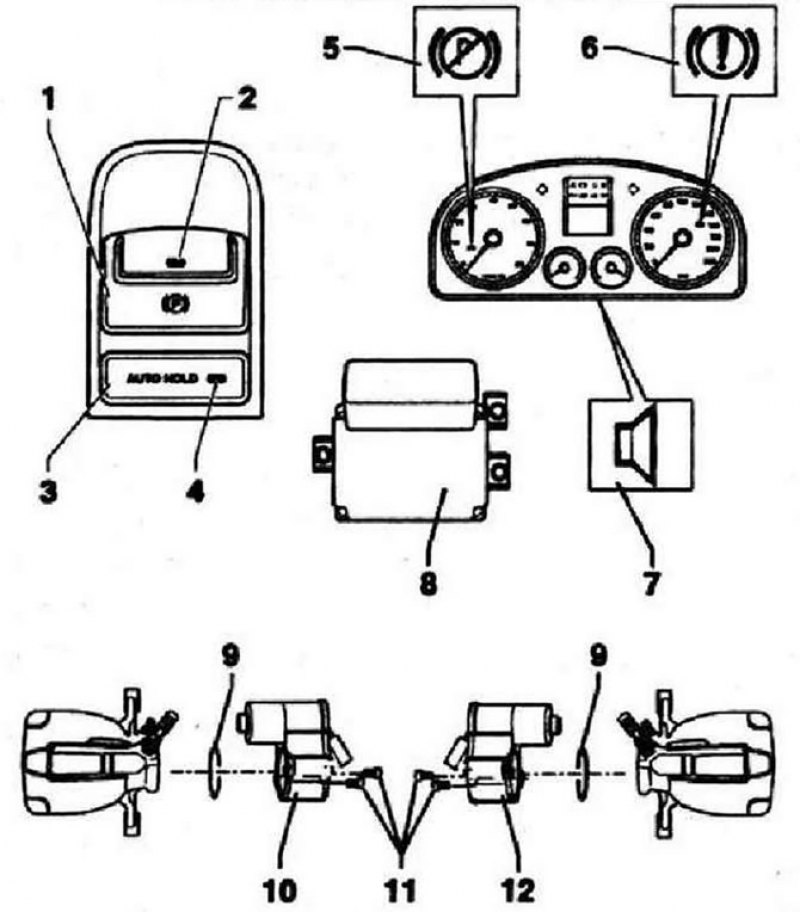

- 1 - Клавиша электромеханического стояночного тормоза -Е538-, место установки: в центральной консоли
- 2 - Контрольная лампа электромеханического стояночного тормоза -К213-, место установки: в клавише электромеханического стояночного тормоза -Е538-
- 3 - Клавиша AUTO HOLD -Е540-, место установки: в центральной консоли
- 4 - Контрольная лампа AUTO HOLD -К237-, место установки: в клавише AUTO HOLD -Е540-
- 5 - Контрольная лампа электромеханического стояночного тормоза -К214-, место установки: в комбинации приборов
- 6 - Контрольная лампа тормозной системы -К118-, место установки: в комбинации приборов
- 7 - Звуковой сигнал
- 8 - Блок управления электромеханического стояночного тормоза -J540- и блок датчиков ESP -G419-, выполнены в едином корпусе .
- 9 - Уплотнительная шайба
- 10 - Исполнительный электродвигатель, правый -V2S3-, место установки: на заднем правом тормозном суппорте
- 11 - Винт Тогх, 12 Нм
- 12 - Исполнительный электродвигатель, левый -V282-, место установки: на заднем левом тормозном суппорте
