Снятие
При снятии пометить годные для дальнейшей эксплуатации тормозные колодки. Они должны быть установлены обратно на те же места, иначе возникнет неравномерность распределения тормозных сил между колесами!
Инструкция: Разъёмы исполнительных электродвигателей стояночного тормоза не отсоединять. Стояночный тормоз не включать.
Снять колёса. Поршни стояночного тормоза необходимо утопить (установить в начальное положение) с помощью -VAS 5051-. Перед установкой поршней в начальное положение необходимо откачать тормозную жидкость из компенсационного бачка. Если тормозная жидкость доливалась по мере износа тормозных колодок, то это позволит избежать ее утечек и вызванных ими повреждений. Подключить тестер -VAS 5051- и выбрать функцию. Выбрать при этом "Электромеханический стояночный тормоз" и функцию .Выдвигание и установка в начальное положение поршней исполнительного электродвигателя стояночного тормоза'. С помощью -VAS 5051- установить поршни в начальное положение. После этого можно открутить болты крепления от тормозного суппорта, удерживая от прокручивания направляющую. Снять суппорт с тормозной скобы.
Инструкция: Выполнение операции 'Установка поршней в начальное положение' с помощью -VAS 5051-часто не приводит к перемещению самих поршней (тем не менее, сделать ото необходимо). Дело в том, что ходовая гайка свободно скользит в полости поршня, в результате она может только выдвинуть, но не сдвинуть назад поршень. При выполнении данной операции отодвигается назад только винт вместе с ходовой гайкой (они сдвигаются назад внутри поршня).

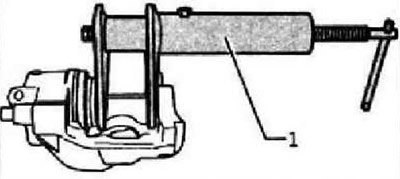

Осторожно: Предварительно выполнить с помощью -MS 5051- операцию "Установка поршней в начальное положение".

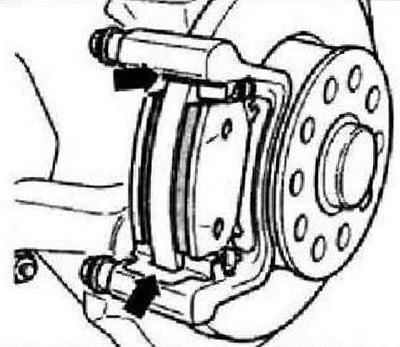

После этого окончательно сдвинуть назад поршень с помощью приспособления -Т10145-. Подвесить тормозной суппорт с помощью проволоки так, чтобы тормозной шланг был разгружен и не мог быть поврежден. Снять тормозные колодки и держатели тормозных колодок -стрелки-.
Тщательно очистить опорные поверхности для тормозных колодок на тормозной скобе, удалить продукты коррозии. Очистить суппорт. Для очистки тормозного суппорта использовать только спирт.
Установка

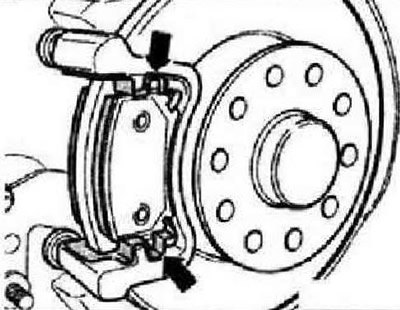

Установить держатели тормозных колодок и тормозные колодки -стрелки- на тормозную скобу. Следить при этом за тем, чтобы тормозные колодки заняли верное положение в держателях -стрелки-.
Закрепить тормозной суппорт при помощи новых самостопорящихся болтов. В ремонтном комплекте содержатся четыре самостопорящихся болта, которые следует обязательно использовать. После выдвижения поршней с помощью -VAS 5051- необходимо выполнить также базовую установку тормозной системы. Выполнить базовую установку тормозной системы с помощью -VAS 5051-. Установить колёса. После замены колодок проверить уровень тормозной жидкости.
Момент затяжки: болт с шестигранной головкой, тормозной суппорт к скобе, использовать только новые болты - 35 Нм.
