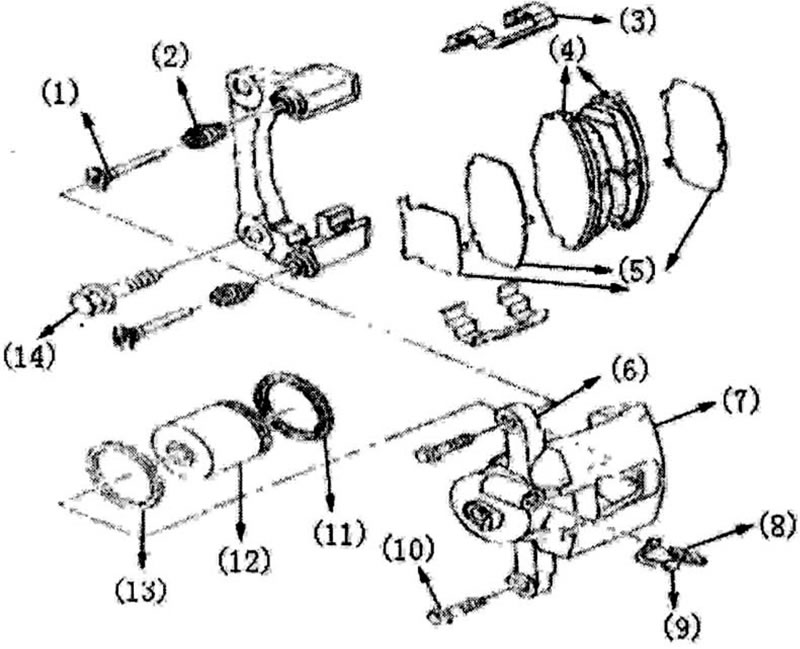

Рис. 8.1. Скоба переднего тормоза: 1 - бот направляющий; 2 - чехол пылезащитный; 3 - направляющая; 4 - колодки тормозные; 5 - держатели тормозных колодок; 6 - кронштейн; 7 - скоба тормоза; 8 - клапан предохранительный; 9 - чехол пылезащитный; 10, 14 - болт; 11 - чехол поршня пылезащитный; 12 - поршень; 13 - уплотнитель поршня.

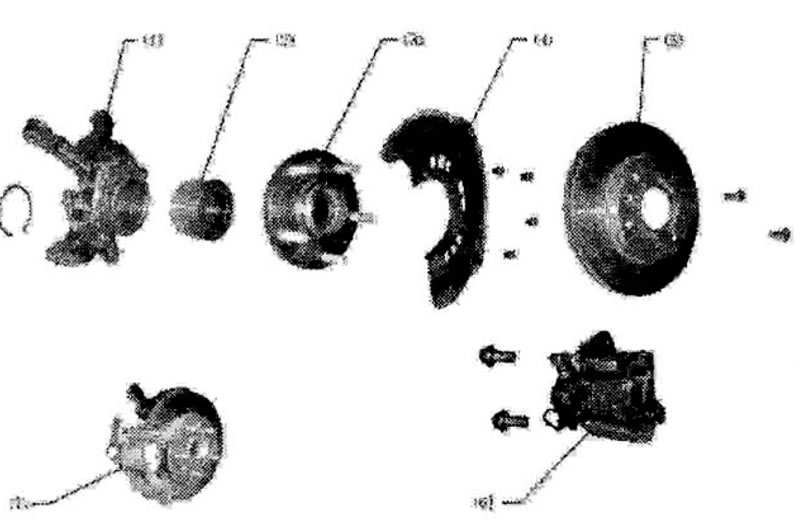

Рис. 8.2. Детали переднего дискового тормоза. 1 - поворотный кулак; 2 - подшипник ступицы; 3 - ступица переднего колеса; 4 - кожух грязезащитный; 5 - тормозной диск; 6 - скоба тормоза в сборе; 7 - тормозной диск с поворотным кулаком в сборе.
