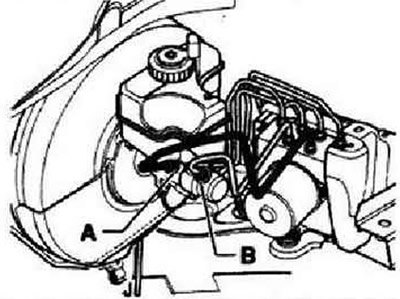

На главном тормозном цилиндре
- А - Соединяет контур цилиндра толкателя главного тормозного цилиндра и гидравлический блок, отличительные признаки: диаметр 6,5 мм, штуцер с резьбой М12х1
- В - Соединяет контур плавающего цилиндра и гидравлический блок, отличительные признаки: диаметр 6,5 мм, штуцер с резьбой М12х1

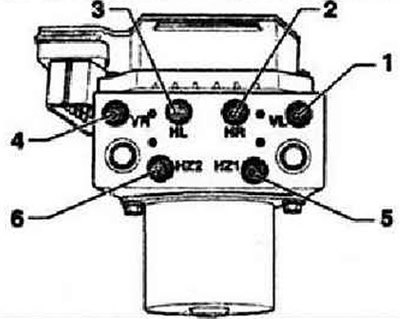

На гидравлическом блоке
- 1 - Соединяет гидравлический блок с передним левым тормозным суппортом, отличительные признаки: диаметр 5,25 мм, штуцер с короткой резьбой М12х1
- 2 - Соединяет гидравлический блок с задним правым тормозным суппортом, отличительные признаки: диаметр 5,25 мм, штуцер с резьбой М10х1
- 3 - Соединяет гидравлический блок с задним левым тормозным суппортом, отличительные признаки: диаметр 5,25 мм, штуцер с короткой резьбой М12х1
- 4 - Соединяет гидравлический блок с передним правым тормозным суппортом, отличительные признаки: диаметр 5,25 мм, штуцер с резьбой М10x1
- 5 - Соединяет гидравлический блок с контуром цилиндра толкателя главного тормозного цилиндра, отличительные признаки: диаметр 6,5 мм, штуцер с длинной резьбой М12х1
- 6 - Соединяет гидравлический блок с контуром плавающего цилиндра главного тормозного цилиндра, отличительные признаки: диаметр 6,5 мм, штуцер с длинной резьбой M12x1
