Описание работы отопителя Thermo Top V
Температура на датчике температуры -G18- меньше 50°С. Температура на датчике температуры наружного воздуха -G17- меньше +5°С. При включении дополнительный отопитель переводится в режим готовности. В рабочий режим переводятся свеча накаливания с датчиком пламени -Q8-, вентилятор подачи воздуха в камеру сгорания -V6- и циркуляционный насос -V55-. Через 30 секунд включается дозирующий насос -V54-и на 3 секунды отключается вентилятор подачи воздуха в камеру сгорания -V6-. Затем в течение 56 секунд вентилятор подачи воздуха в камеру сгорания -V6- будет в два этапа увеличивать число оборотов практически до режима полной нагрузки. После наступления 15-секундной фазы стабилизации (постоянное число оборотов) вентилятор подачи воздуха в камеру сгорания -V6- будет в течение 50 секунд увеличивать число оборотов практически до режима полной нагрузки. При достижении режима полной нагрузки и максимальной подачи топлива отключается свеча накаливания с датчиком пламени -Q8-, а вентилятор подачи воздуха в камеру сгорания -V6- переводится в режим полной нагрузки. В течении следующих 45 секунд, а также в режиме нормального сгорания, датчик пламени свечи накаливания с датчиком пламени -Q8- отслеживает наличие горения в камере сгорания. Затем отопитель переходит в режим автоматического регулирования. При распознании затухания пламени подача топлива прерывается и происходит отключение отопителя по неисправности с его продувкой вентилятором подачи воздуха в камеру сгорания -V6- (режим работы после отключения). Если в нормальном режиме происходит затухание пламени, то отопитель автоматически запускается снова.
Режим дополнительного о топления
После повышения температуры ОЖ до 84°С отопитель переводится блоком управления в энергосберегающий режим. После дальнейшего повышения температуры ОЖ до 88°С отопитель переводится блоком управления в режим Останов (пауза в работе). Если в режиме Останов температура ОЖ упадет ниже 76°С за время более чем 900 секунд, то по достижении этой температуры отопитель запустится в нормальном режиме о полной нагрузкой.
Режим автономного отопления

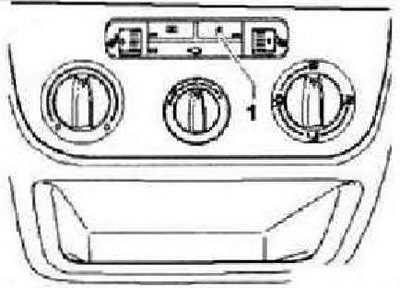

Включение автономного отопителя в автомобилях без климатической установки:
Источник доступен на веб-сайте [autoinstruction.ru]
Нажать клавишу включения отопителя -1-.

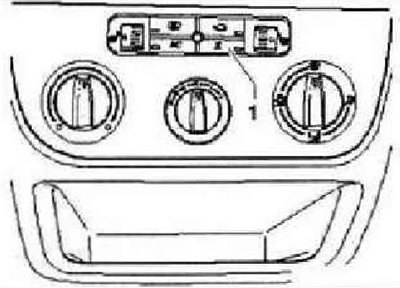

Включение автономного отопителя в автомобилях с климатической установкой Climatic:
Нажать клавишу включения отопителя -1-.

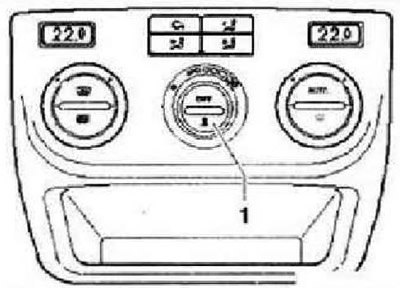

Включение автономного отопителя в автомобилях с климатической установкой Climatronic:
Нажать клавишу включения отопителя -1-. После повышения температуры ОЖ до 82°С отопитель переводится блоком управления в энергосберегающий режим. После дальнейшего повышения температуры ОЖ до 38°С отопитель переводится блоком управления в режим Останов (пауза в работе). Если в режиме Останов температура ОЖ упадет ниже 70°С за время более чем 900 секунд, то по достижении температуры 65°С отопитель запустится в нормальном режиме с полной нагрузкой.
Выключение
После ручного отключения или по истечении максимального времени работы (60 минут) или при нагреве ОЖ до 84°С, процесс сгорания прерывается и отопитель переходит в режим работы после отключения. Циркуляционный насос -V55- и вентилятор подачи воздуха в камеру сгорания -V6- продолжают работу для охлаждения отопителя (режим работы после отключения), а затем автоматически отключаются.
Инструкция: Время работы в этом режиме циркуляционного насоса -V55- и вентилятора подачи воздуха в камеру сгорания -V6- зависит от состояния отопителя в момент отключения.
Время работы в этом режиме составляет 175 секунд - при отключении отопителя, работающего в режиме полной нагрузки, и 110 секунд - при отключении отопителя, работающего в режиме частичной нагрузки. В зависимости от версии ПО в блоке управления возможно отключение отопителя в течении другого интервала времени.
