Снятие

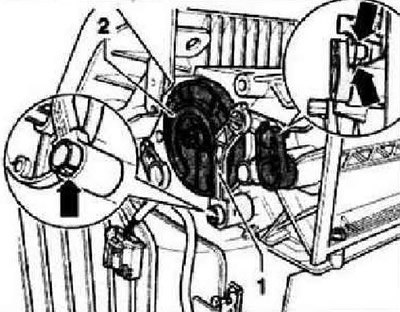

Снять исполнительный электродвигатель заслонок приточной вентиляции / рециркуляции / воздухозаборника -V425- с потенциометром исполнительного электродвигателя заслонок приточной вентиляции/рециркуляции/воздухозаборника -GS44-. Отсоединить крепления -стрелки- регулировочного рычага -1-. Снять регулировочный рычаг с эксцентрика. Снять эксцентрик -2- с корпуса воздухозаборника.
Установка

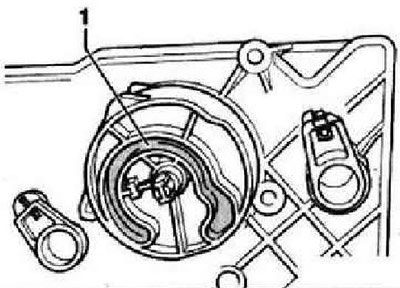

Инструкция: При установке эксцентрика проследить, чтобы направляющий штифт регулировочного рычага заслонки воздухозаборника попал в паз.
Вставить эксцентрик -1- в корпус воздухозаборника.
Инструкция: При этом также нужно проследить за тем, чтобы направляющий штифт регулировочного рычага заслонки рециркуляции попал в паз на эксцентрике.
Установить и закрепить регулировочный рычаг заслонки рециркуляции.
