Замена переднего и внутреннего уплотнителей

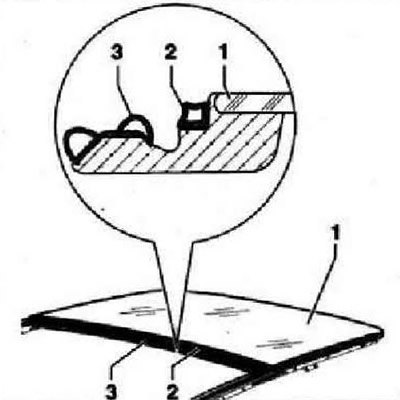

Снять соответствующий уплотнитель задней секции -1-.
- 2 - передний уплотнитель
- 3 - внутренний уплотнитель
Удалить остатки клея с помощью насадки -VAS 6349- Поверхность для наклейки на задней секции должна быть очищена от пыли и обезжирена. Очистить поверхность для наклеивания растворителем -D 009 401 04-. Протереть с помощью прилагаемой салфетки поверхность для приклеивания на задней секции.
Инструкция: Следует учитывать, что очищающее средство быстро выветривается с салфетки.
Снять защитную пленку с клеящей поверхности нового уплотнителя и прижать уплотнитель на обоих концах. Избыточную длину уплотнителя распределить равномерно. Равномерно прикатать уплотнитель с помощью ролика для наклеивания шумоизоляции дверей -3356-. Установить заднюю секцию.
Замена бокового уплотнителя

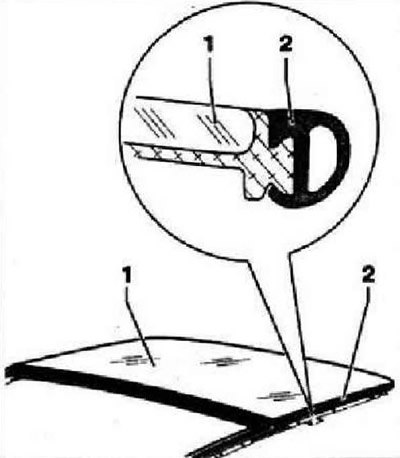

Снять боковой уплотнитель -2- с кромки задней секции -1-.
Инструкция: Новый уплотнитель поставляется с запасом по длине. Отмерить нужную длину нового уплотнителя и отрезать Рекомендуется отмерил, новый уплотнитель с запасам 1-2 мм, а избыточную длину равномерно распределить.
Удалить остатки клея с помощью насадки -VAS 6349-. Поверхность для наклейки на задней секции должна быть очищена от пыли и обезжирена. Очистить поверхность для наклеивания растворителем -D 009 401 04-. Протереть с помощью прилагаемой салфетки поверхность для приклеивания на задней секции.
Инструкция: Следует учитывать, что очищающее средство быстро выветривается с салфетки.

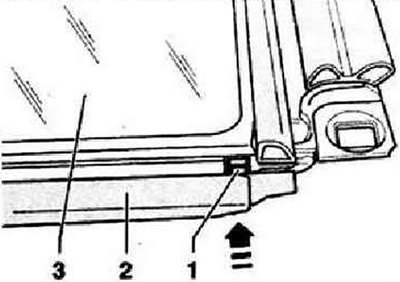

Снять защитную пленку с клеящей поверхности нового уплотнителя. Приложить новый уплотнитель -2- с фиксатором -1- к створке -3-. Прижать уплотнитель на обоих концах.
Натянуть уплотнитель -2- на кромку секции -1- и равномерно расправить избыточную длину. Равномерно прокатать уплотнитель с помощью ролика для наклеивания шумоизоляции дверей -3356-. Установить заднюю секцию.
Замена наружного уплотнителя

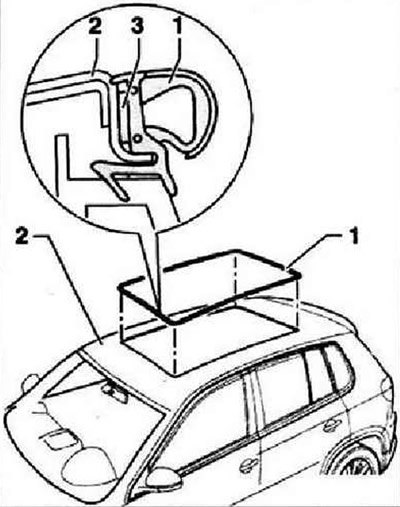

Снять переднюю секцию люка. Снять заднюю секцию люка. Отделить наружный уплотнитель -1- от крыши -2- в местах приклейки -3-.

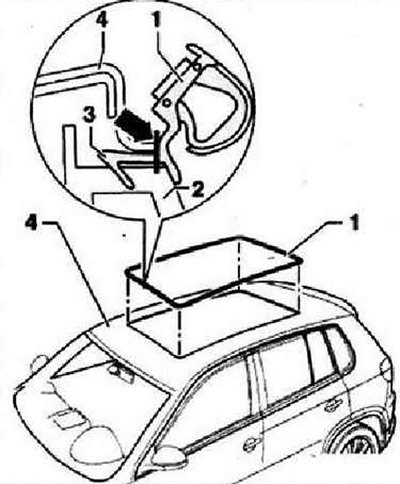

Перерезать профиль наружного уплотнителя -1- в области -стрелка- вблизи кромки по периметру крыши -4-. Часть уплотнителя -3- останется между крышей -4- и рамой -2-. Удалить остатки клея с помощью насадки -VAS 6349-. Поверхность для наклейки по кромке крыши должна быть очищена от пыли и обезжирена. Очистить поверхность для наклеивания растворителем -D 009 401 04-. Протереть с помощью прилагаемой салфетки поверхность для приклеивания на кромке крыши. Следует учитывать, что очищающее средство быстро выветривается с салфетки.

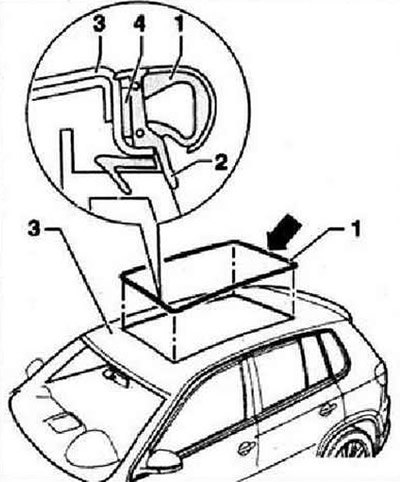

Расположить новый уплотнитель -1- так, чтобы стык -стрелка- находился на середине задней кромки проема крыши. Снять защитную пленку с клеящей поверхности -4- нового уплотнителя -1- и прижать уплотнитель к крыше -3-. Избыточную длину уплотнителя распределить равномерно. Равномерно прикатать уплотнитель с помощью ролика для наклеивания шумоизоляции дверей -3356-. Установить заднюю секцию люка. Установить переднюю секцию люка.
Замена внутреннего уплотнителя

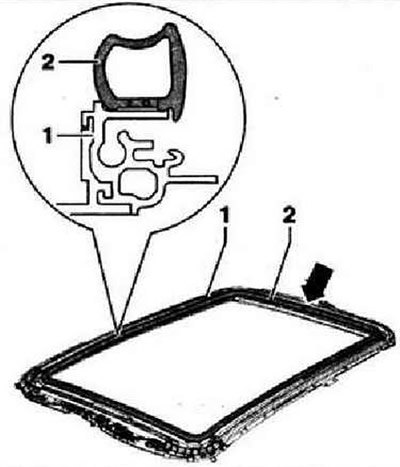

Снять переднюю секцию люка. Снять заднюю секцию люка. Снять внутренний уплотнитель -2- с рамы -1-. Удалить остатки клея с помощью насадки -VAS 6349-. Склеиваемые поверхности должны быть очищены от пыли и обезжирены. Очистить поверхность для наклеивания растворителем -D 009 401 04-. Протереть с помощью прилагаемой салфетки поверхность для приклеивания на раме. Расположить внутренний уплотнитель -2- так, чтобы стык располагался на раме -1- напротив середины задней кромки проема крыши. Снять по частям защитную пленку с клеящей поверхности нового уплотнителя и прижать его. Избыточную длину уплотнителя распределить равномерно. Равномерно по всему периметру два раза прикатать уплотнитель с помощью ролика для наклеивания шумоизоляции дверей -3356-. Установить заднюю секцию люка. Установить переднюю секцию люка.
