Снятие

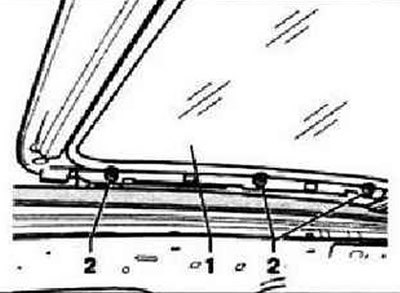

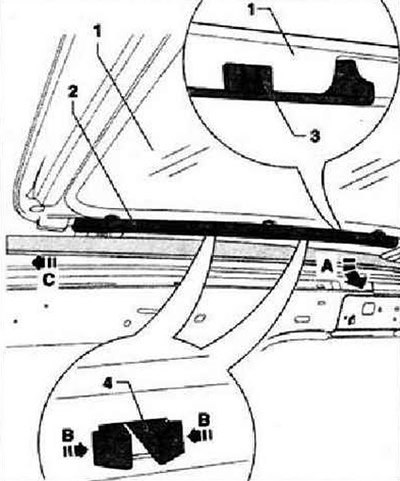

Сдвинуть секцию -1- настолько, чтобы можно было снять планку -2-. Сдвинуть планку -2- вниз в направлении -стрелка А- и осторожно снять ее с крепления -3- на задней стороне. Открепить защелки -4- на задней стороне планки нажатием на них -стрелки В-. Сдвинуть планку -2- вперед в направлении -стрелка С- и затем снять ее. Выкрутить болты -2- крепления секции -1- с левой и правой сторон.
Инструкция: При откручивании болтов следует использовать магнитную отвертку, чтобы болты не смогли упасть в механизм люка.
Снять секцию люка, поднимая его вверх.
Осторожно: Не включайте при снятой секции привод механизма подъёма, так как при этом можно повредить (поцарапать) обтекатель.
Установка
Инструкция: При установке секции всегда использовать новые болты. При закручивании болтов следует использовать магнитную отвертку, чтобы болты не смогли упасть в механизм люка.

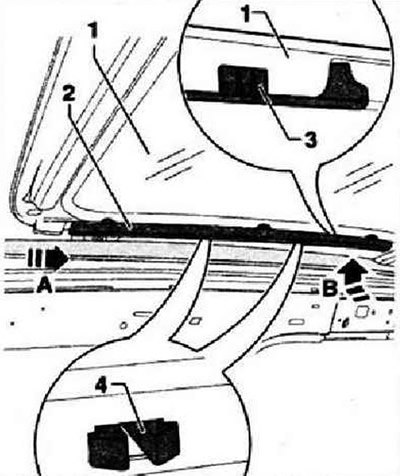

Установить сверху на место секцию -1- и слегка закрутить болты -2-. Отрегулировать положение передней секции. Затянуть болты -2- моментом 5 Нм. Установить планку -2- в передней секции -1- и сдвинуть ее в направлении -стрелки А-. Вставить на место защелки -4-. Вставить на место держатель -3- на задней стороне планки -стрелка В-. После завершения всех работ провести инициализацию электродвигателя сдвижного люка.
