Снятие
Инструкция: Ниже дано описание работ по снятию и установке правой крышки. Снятие и установка левой крышки проводится аналогичным образом.

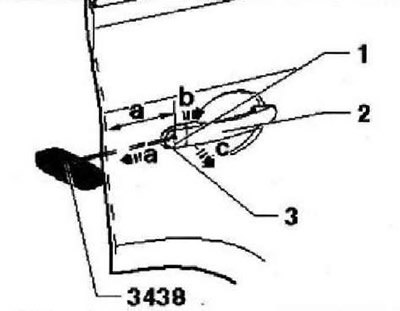

Вставить крючок -3438- на 110 мм -размер а- а дверь сзади запорной скобы. Оттянуть запорную скобу -1- на 5 мм назад -стрелка а-. Немного оттянуть ручку -2- от двери -стрелка b-. Снять крышку -3- с корпуса ручки по направлению от двери -стрелка с-.
Инструкция: Ручка прилегает к поверхности двери.
Установка
Немного оттянуть ручку -2- от двери -стрелка с-. Вставить крышку -3- в корпус ручки, надавливая перпендикулярно двери. Вставить крючок -3433- на 110 мм -размер а- в дверь и установить его на запорный крюк.
Инструкция: При установке крышка должна быть прижата к двери.
Сдвинуть запорный крюк на 5 мм вперед -стрелка b-. Дальнейшая установка производится в обратной последовательности. В завершение при открытой двери нужно проверить работу замка.
