1. Для снятия замка крышки багажника снимите облицовку панели задка (см. «Снятие и установка облицовок багажника»).

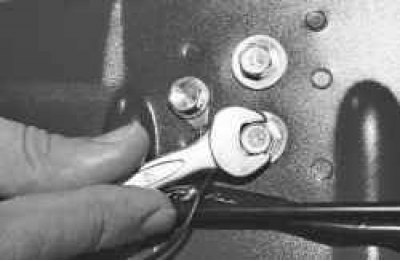

2. Изнутри багажника выверните два болта крепления замка к усилителю панели задка…
3. …и выведите замок наружу через окно в панели.
4. Выведите наконечник троса привода замка из прорези рычага…
5. …наконечник оболочки троса из прорези корпуса замка и снимите замок.
6. Установите замок в порядке, обратном снятию.
7. Если замок нечетко запирает крышку багажника или, наоборот, отпирает с затруднением, отрегулируйте длину оболочки троса привода замка, для чего через окно в усилителе панели задка извлеките наконечник оболочки из прорези корпуса замка и переставьте его в другое положение. При нечетком запирании замка переместите наконечник в направлении рычага замка, при затрудненном отпирании — в противоположном направлении.
8. Установите облицовку панели задка (см. «Снятие и установка облицовок багажника»).
Источник статьи доступен на сайте Autoinstruction
9. Если захлопывание крышки багажника сопровождается ударом защелки о рычаг замка, отрегулируйте положение замка, для чего изнутри багажника ослабьте два болта крепления замка…
10. …и, перемещая замок в поперечном направлении, добейтесь безударного захлопывания. После чего затяните болты крепления замка.
11. Для снятия защелки замка багажника изнутри крышки багажника отстегните фиксатор тяги выключателя замка…
12. …и отсоедините тягу от рычага выключателя.
13. Отсоедините провод от концевого выключателя защелки.
14. Выверните два винта крепления защелки к усилителю крышки багажника…
Примечание. Правым винтом крепления защелки одновременно закреплен и «массовый» провод. Не забудьте установить его на место при обратной установке защелки.

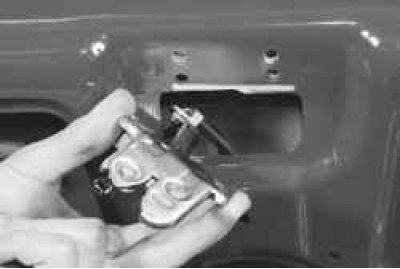

15. …и снимите защелку.

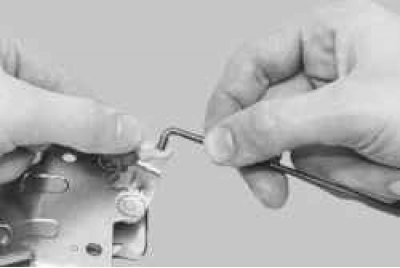

16. Если защелку сняли для замены, отсоедините от ее рычага тягу внешнего привода, отстегнув фиксатор тяги, и переставьте тягу на новую защелку.
17. Установите защелку замка багажника и все снятые детали в порядке, обратном снятию.
18. Для снятия выключателя замка багажника отсоедините от его рычага тягу к защелке замка (см. пп. 11 и 12).

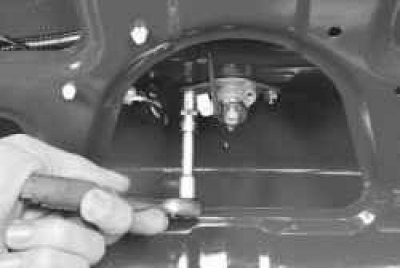

19. Отверните две гайки крепления выключателя к наружной панели крышки багажника…
20. …и снимите выключатель.
21. Для замены цилиндра или пружины выключателя снимите с хвостовика цилиндра стопорную шайбу, поддев ее отверткой.
22. Вставьте ключ в цилиндр выключателя…
23. …снимите с хвостовика рычаг 1 и при необходимости пружину 2 с корпуса выключателя.
24. Извлеките цилиндр из корпуса выключателя.
25. Соберите и установите выключатель замка крышки багажника и все снятые детали в порядке, обратном снятию.
Примечание. Перед сборкой выключателя смажьте его цилиндр силиконовой смазкой.
