Инструкция: Ниже дано описание работ по снятию и установке правой несущей панели. Левая несущая панель снимается и устанавливается аналогичным образом.
На несущей панели установлены стеклоподъемник, замок двери и динамик. Замок двери может быть снят только вместе с несущей панелью. Несущая панель снимается только после отворачивания зажимных винтов оконного стекла. Для этого опустить стекло до уровня монтажных отверстий и ослабить зажимные винты. Если при наличии электростеклоподъемника стекло вниз не опускается, предварительно выяснить точную причину неисправности. Для этого с помощью тестера -VAS 5051 А- или -VAS 5052- опросить память неисправностей систем комфорта. Если причина заключается в электрической неисправности, то сначала устранить эту неисправность. Если неисправен электродвигатель стеклоподъемника, то можно снять его с несущей панели и сдвинуть стекло в требуемое положение от руки.
Снятие
Снять обивку двери. Снять ручку двери. Поддеть и извлечь декоративный колпачок -5-. Опустить стекло двери настолько, чтобы распорный штифт -4- и вставка -3- оказались напротив выреза стеклоподъемника. Вкрутить винт диаметром 5 мм (около 70 мм длиной) в распорный штифт -4- и извлечь винт из распорной вставки -3-. Вкрутить винт диаметром 8 мм {около 80 мм длиной) в распорную вставку -3- и извлечь распорную вставку -3- из гнезда стеклоподъемника -2-.
Инструкция: Вкручивая винт в распорную вставку, не давить на него с большой силой, иначе вставка может провалиться внутрь двери.
Отсоединить фиксатор чехла -6- на стойке В -стрелка а - и отсоединить чехол. Освободить фиксатор разъема на стойке В -8-, надавив на него вниз, -стрелка b-, и отсоединить разъем. Вывернуть болт-12-.

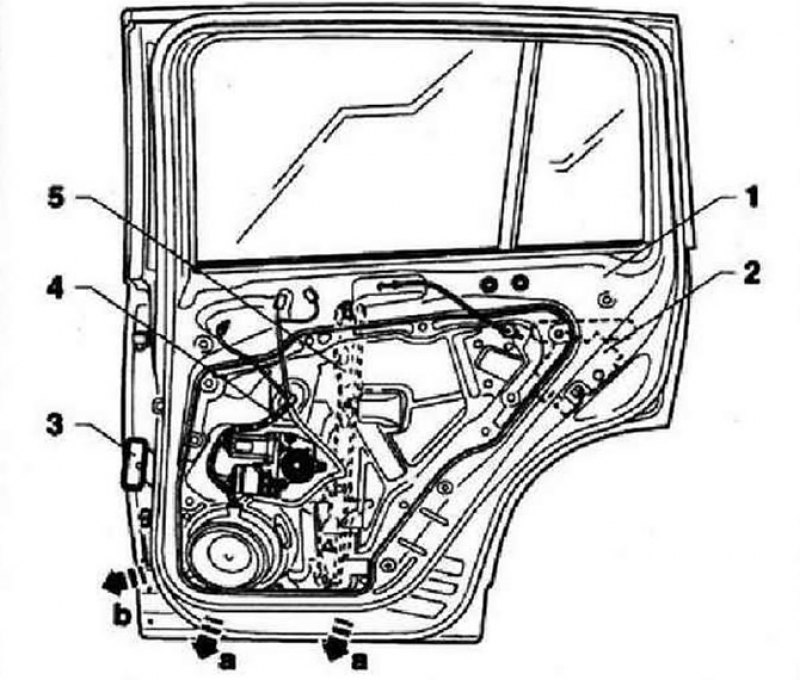

Выкрутить болты -5- крепления замка двери -4-. Вывернуть болт -3- крепления корпуса ручки -2-. Сдвинуть корпус ручки -стрелка-, чтобы отсоединить крючок корпуса ручки от двери. Выкрутить винт -7- и винты, обозначенные -стрелками-.
Ввести разъем -3- внутрь двери. Отделить нижнюю часть несущей панели от двери -стрелки а-. Вынуть несущую панель из двери движением по направлению к стойке вниз и вбок -стрелка b-. Сначала из двери нужно вынуть верхнюю часть стеклоподъемника -5-, а затем замок двери -2-.
Установка

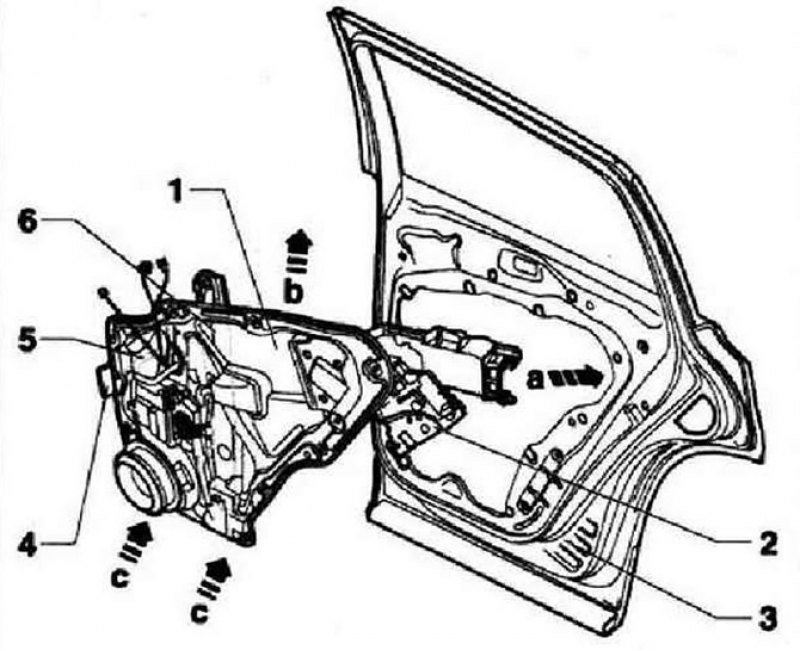

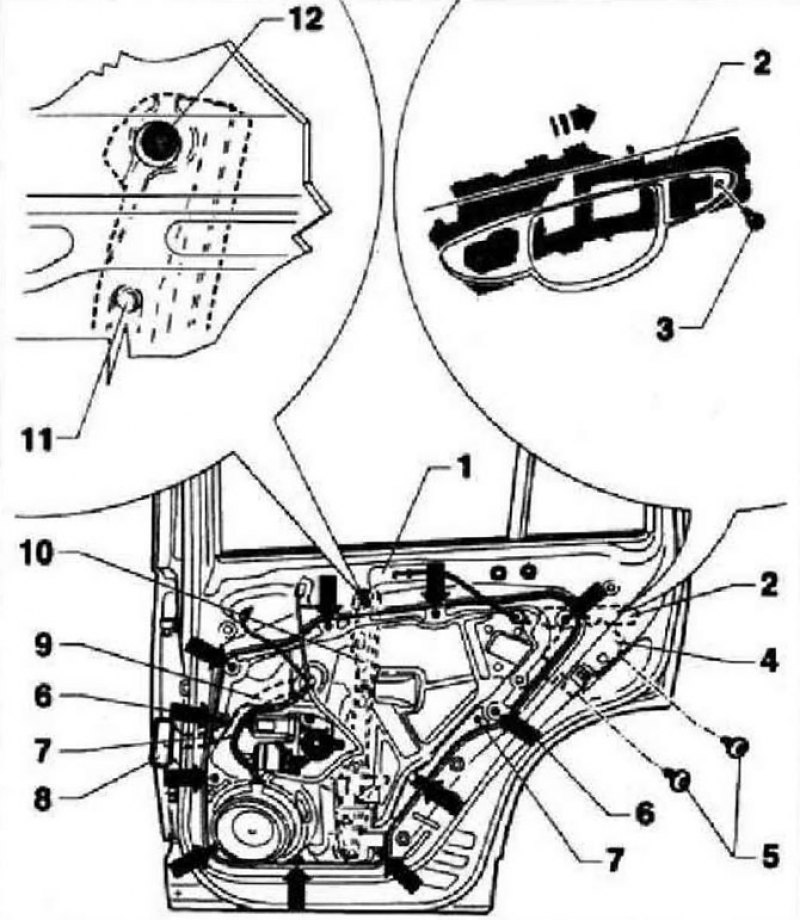

Ввести несущую панель -1- в дверь снизу вверх, -стрелка а- наискось к двери. Установить на соответствующие места в двери замок -2- и жгут проводов -3-. Ввести несущую панель на свои места движением вверх -стрелка b- и вместе с ней стеклоподъемник -6-. Установить несущую панель в нижней части двери -стрелки с-.
Отцентрировать положение несущей панели -1- надев её на выступы -7-. Установить все винты. Сначала закрутить болты -6-. Далее завернуть остальные болты -стрелка- в произвольном порядке. Момент затяжки болтов -6 и стрелки- 8 Нм. Закрутить болт -12- стеклоподъемника -11-. Момент затяжки: 8 Нм. Закрепить стекло. Закрутить болты -5- замка двери. Момент затяжки болта -5- 20 Нм. Далее выполнить в обратном порядке действия, проведенные при снятии несущей панели. Прежде, нем устанавливать обивку двери следует проверить работу механизмов двери.
