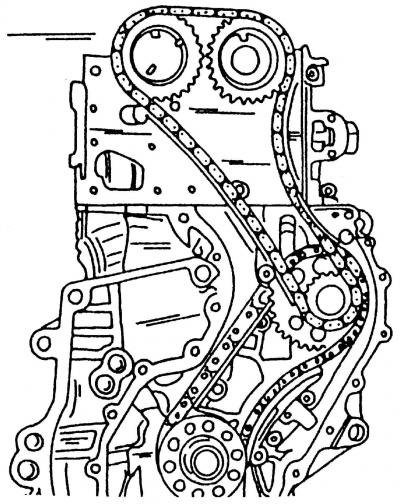

Рис. 16. Привод распределительных валов двигателя VR6

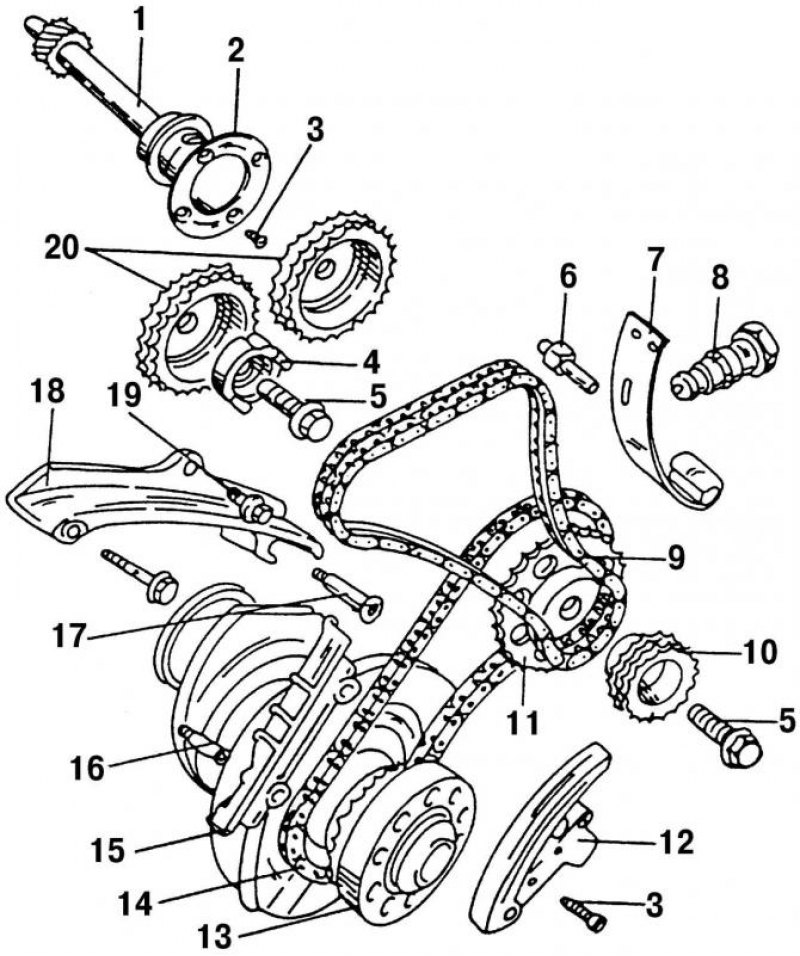

Рис. 91. Элементы привода механизма газораспределения: 1 - промежуточный вал; 2 - ведущее кольцо; 3 - болт, 10 Н·м; 4 - привод датчика; 5 - болт, 10 Н·м; 6 - болт, 25 Н·м; 7 - упругий элемент натяжного устройства; 8 - натяжное устройство двухрядной цепи, 20 Н·м; 9 - двухрядная цепь; 10 - звездочка привода двухрядной цепи; 11 - звездочка привода однорядной цепи; 12 - натяжное устройство цепи с башмаком; 13 - звездочка привода цепи, встроенная в коленчатый вал; 14 - однорядная цепь; 15 - планка успокоителя; 16 - специальный болт, 25 Н·м; 17 - палец с буртом, 25 Н·м; 18 - успокоитель; 19 - болт, 20 Н·м; 20 - звездочки коленчатых валов
Перед демонтажом основных частей привода механизма газораспределения (рис. 91) необходимо снять все устройства и узлы, расположенные на передней части двигателя, чтобы остались неснятыми только элементы привода механизма газораспределения (рис. 16).
Перед снятием элементов привода механизма газораспределения следует поставить поршень первого цилиндра в положение ВМТ, а после снятия двух цепей привода механизма газораспределения ни в коем случае нельзя прокручивать коленчатый вал при снятой головке блока цилиндров, так как это может привести к удару поршней по клапанам.
(Источник статьи размещён на портале: AutoInstruction)

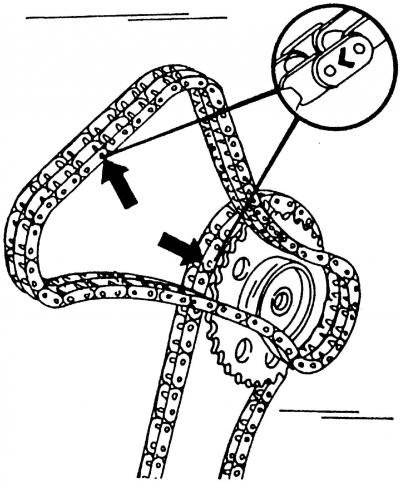

Рис. 92. Места маркировки цепей привода распределительных валов (показаны стрелками)
Перед снятием цепей промаркируйте их цветом в местах (рис. 92) для того, чтобы запомнить направление движения цепей.
Для уменьшения натяжения двухрядной цепи 9 (рис. 91) механизма газораспределения ослабьте и снимите натяжное устройство цепи 8.

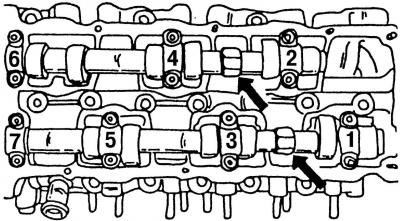

Рис. 93. Шестигранники для фиксирования распределительных валов в неподвижном положении (показаны стрелками)
Для демонтажа двухрядной цепи необходимо сначала снять звездочку 20 (рис. 91), расположенную на одном из распределительных валов, или снять звездочку 10 с промежуточного вала. В обоих случаях следует вывернить болт крепления звездочки 5. При отворачивании и затягивании болтов крепления обеих звездочек распределительные валы должны быть зафиксированы в неподвижном положении. Для этого придерживайте распределительный вал с помощью рожкового ключа «на 24 мм», надетого на один из шестигранников (рис. 93).
Отверните болт крепления 5 (рис. 91), снимите звездочку 11 однорядной цепи вместе с однорядной цепью привода механизма газораспределения. Снимите все остальные детали привода механизма газораспределения (рис. 91). При сборке важно соблюдать рекомендованную очередность выполнения операций.
