Двигатель VR6
Система смазки комбинированная: под давлением, за счет работы масляного насоса и разбрызгиванием.

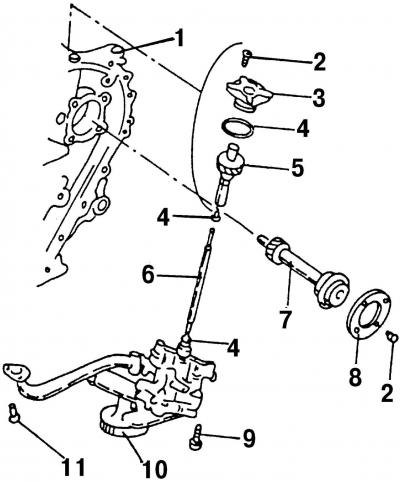

Рис. 165. Детали масляного насоса: 1 - блок цилиндров; 2 - болт, 10 Н·м; 3 - крышка привода масляного насоса; 4 - O-образное уплотнительное кольцо, всегда на замену; 5 - ведущая шестеренка; 6 - вал привода насоса; 7 - промежуточный вал; 8 - регулировочная шайба; 9 - болт, 25 Н·м; 10 - масляный насос; 11 - болт, 10 Н·м
Масляный насос шестеренчатый, расположен в нижней части картера и приводится в действие от промежуточного вала двигателя с помощью шестерни промежуточного вала 7 (рис. 165) и ведущей шестерни 5 вала 6 привода насоса.
Масляный радиатор, к которому присоединены шланги системы охлаждения, располагается на боковой стороне блока цилиндров.
Масляный фильтр на двигателе VR6 разборный и состоит из корпуса фильтра, внутри которого расположен съемный фильтрующий элемент. При замене масла в двигатель заливается всего 5,5 л моторного масла, из них 5,0 л масла находится в двигателе и примерно 0,5 л — в масляном фильтре. При замене масла следует помнить об этом, особенно в том случае, если сам фильтр не заменяется.
Масло из поддона картера насосом нагнетается в масляный фильтр, из которого оно подается в главную магистраль, расположенную в блоке цилиндров, откуда масло отводится по поперечным каналам к подшипникам коленчатого и распределительного валов и далее к другим точкам смазывания.
В блоке цилиндров расположены клапан для отвода масла и жиклеры для смазки кривошипно-шатунного механизма. Это единственные части системы смазки двигателя, которые можно заменить, только сняв двигатель с автомобиля. Все другие части системы смазки можно заменять на установленном двигателе.
Двухлитровый двигатель
Двигатель также смазывается маслом, циркулирующим под давлением.

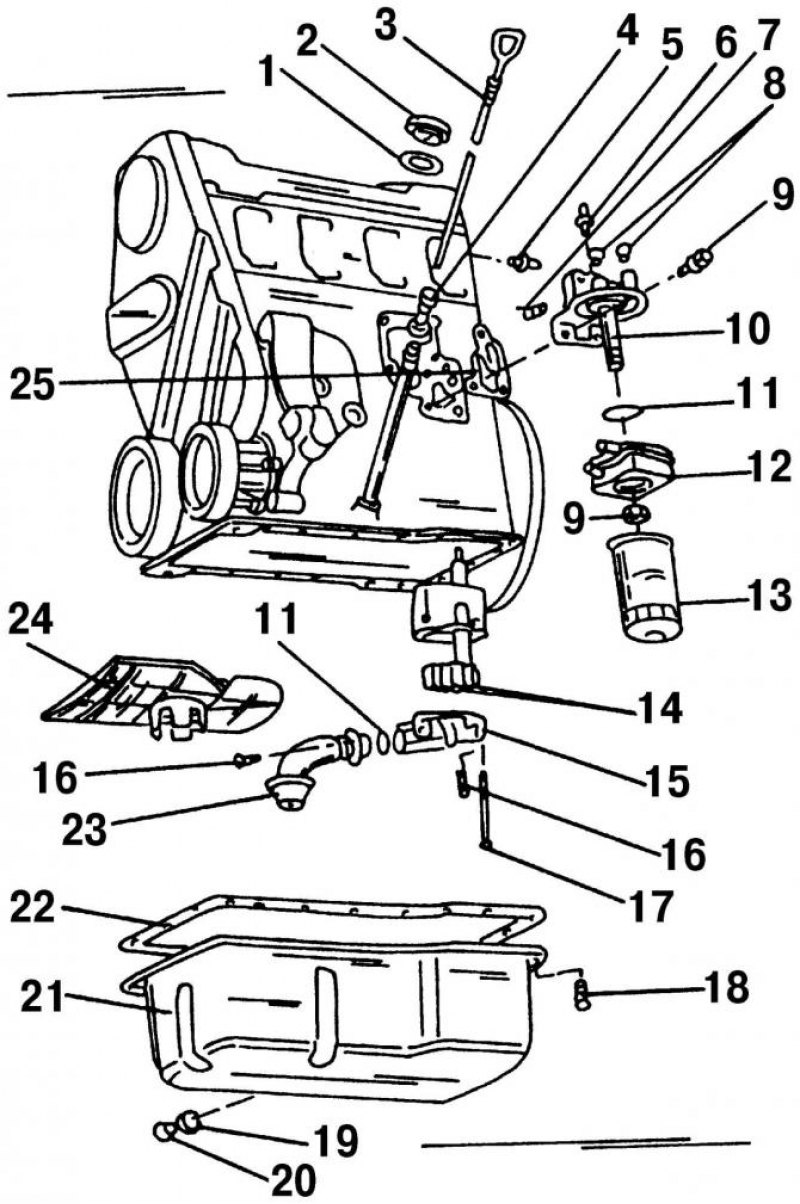

Рис. 166. Система смазки 2,0-литрового двигателя: 1 - прокладка, замените на новую; 2 - крышка маслоналивной горловины; 3 - щуп для проверки уровня масла; 4 - направляющая трубка щупа для проверки уровня масла; 5 - переключатель давления масла на 25 кПа; 6 - переключатель давления масла на 180 кПа; 7 - обратный клапан, 5 Н·м; 8 - заглушки; 9 - гайка, 25 Н·м; 10 - основание масляного фильтра; 11 - O-образное уплотнительное кольцо, всегда на замену; 12 - масляный радиатор; 13 - масляный фильтр; 14 - шестерня масляного насоса; 15 - крышка масляного насоса с редукционным клапаном; 16 - болт, 10 Н·м; 17 - болт, 20 Н·м; 18 - болт крепления масляного картера; 19 - уплотнительное кольцо, замените; 20 - пробка отверстия для слива масла; 21 - масляный поддон; 22 - прокладка, замените на новую; 23 - маслоприемник; 24 - масляный направляющий щиток; 25 - прокладка, замените на новую
Масляный насос также шестеренчатый, расположен в нижней части картера и приводится в действие от промежуточного вала двигателя с помощью шестерни промежуточного вала и шестерни 14 (рис. 166) приводного вала насоса.
Масляный радиатор жидкостного охлаждения установлен между основанием 10 масляного фильтра и масляным фильтром 13. При замене масла в двигатель заливается 4,7 л моторного масла, из них 4,2 л масла находится в двигателе и 0,5 л в масляном фильтре.
