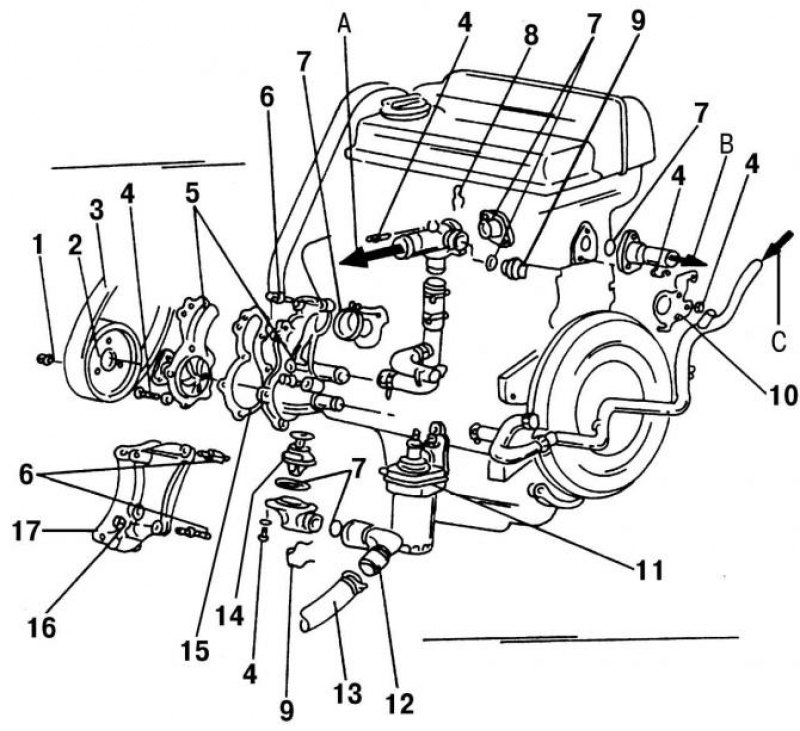

Рис. 467. Элементы системы охлаждения, расположенные на двигателе: 1 - болт, 20 Н·м; 2 - шкив; 3 - поликлиновой ремень; 4 - болт, 10 Н·м; 5 - насос охлаждающей жидкости; 6 - болт, 20 Н·м + 90°; 7 - уплотнительное кольцо; 8 - хомут; 9 - датчик температуры; 10 - держатель; 11 - масляный радиатор; 12 - соединительный элемент; 13 - шланг к нижней части радиатора; 14 - термостат; 15 - прокладка (заменяйте всегда); 16 - гайка, 30 Н·м; 17 - кронштейн; А - к радиатору; В - к радиатору отопителя; С - от радиатора отопителя

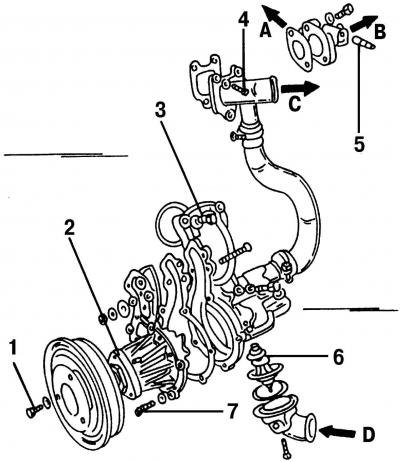

Рис. 468. Насос охлаждающей жидкости: 1 - болт, 20 Н·м; 2 - насос охлаждающей жидкости; 3 - болт, 10 Н·м; 4 - болт, 10 Н·м; 5 - датчик температуры охлаждающей жидкости, 7 Н·м; 6 - термостат; 7 - болт, 10 Н·м; A - присоединено к головке блока цилиндров; B - к теплообменнику; C - к радиатору отопителя; D - от радиатора
Насос охлаждающей жидкости расположен справа от двигателя и приводится в действие поликлиновым ремнем от коленчатого вала двигателя (рис. 467). На рис. 468 насос показан отдельно.
Порядок снятия насоса охлаждающей жидкости:
- отключите АБ;
- установите переднюю часть автомобиля на опоры и снимите защиту картера;
- слейте охлаждающую жидкость из системы охлаждения (см. п. 19.1.1);
- ослабьте болты шкива насоса охлаждающей жидкости, пока ремень надет;
- снимите поликлиновой ремень;
- снимите шкив насоса охлаждающей жидкости;
- отверните четыре болта шкива коленчатого вала и снимите шкив;
- снимите нижнюю часть защиты приводного ремня;
- ослабьте хомуты шлангов в местах их присоединения к насосу, и отсоедините шланги;
- отверните болты крепления насоса и снимите насос с блока цилиндров. Снимите уплотнительное кольцо и проверьте его состояние. Еще одно уплотнительное кольцо стоит между впускной трубой насоса и корпусом насоса охлаждающей жидкости.
Установка насоса происходит в обратной последовательности. Момент затяжки болтов насоса и шкива — 20 Н·м.
Установите поликлиновой ремень и отрегулируйте его натяжение, как это описано в п. 19.3.3.
Залейте охлаждающую жидкость в систему охлаждения (см. п. 19.1.1).
