Для снятия радиатора или двигателя вентилятора необходимо отключить аккумуляторную батарею, так как при включенном зажигании провода вентилятора находятся под напряжением.
Порядок снятия радиатора:
- слейте охлаждающую жидкость из системы охлаждения (см. п. 19.1.1), нижний шланг охлаждающей жидкости обратно не присоединяйте. Снимите крышку расширительного бачка для того, чтобы охлаждающая жидкость лучше вытекала;

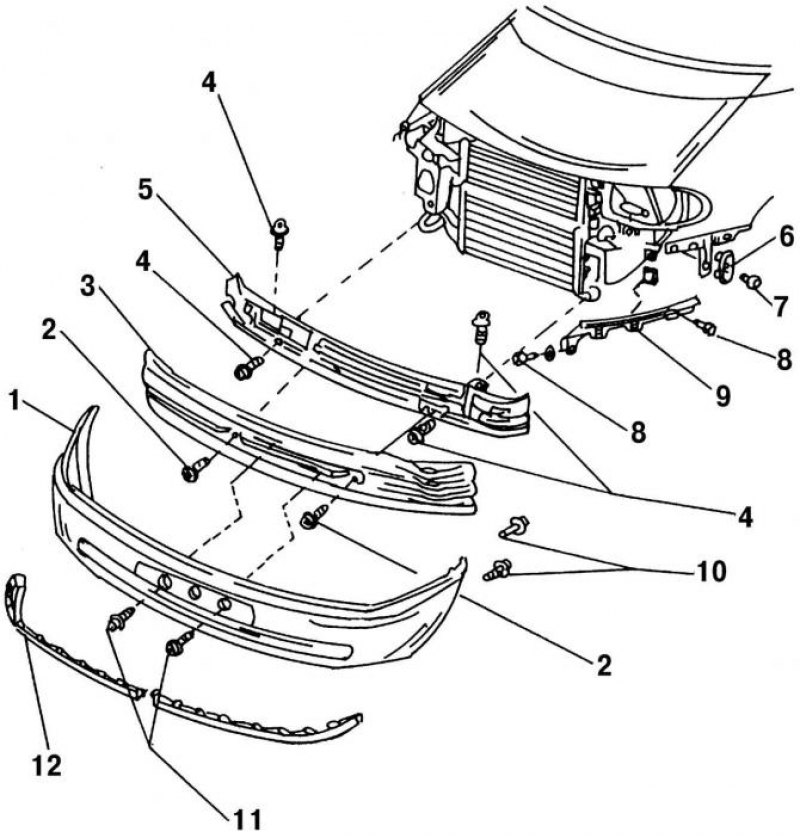

Рис. 462. Снятие и установка переднего бампера: 1 - облицовка переднего бампера; 2 - болт, 15 Н·м; 3 - бампер; 4 - болт, 15 Н·м; 5 - поперечина бампера; 6 - кронштейн; 7 - болт; 8 - винт; 9 - направляющий элемент; 10 - болт; 11 - болт; 12 - спойлер
- снимите передний бампер (рис. 462);
- снимите решетку радиатора;

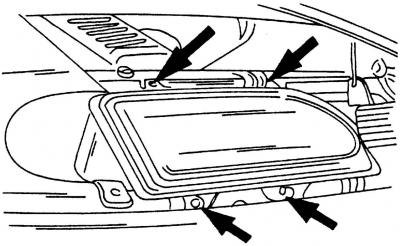

Рис. 463. Снятие фар. Стрелками показаны места крепления фар
- снимите обе передние фары. Места крепления фар показаны на рис. 463. Разъедините штекерной колодки с обратной стороны фар;
Рис. 464. Снятие трубопровода омывателей фар. Стрелками показано расположение пружинных зажимов
- снимите крепления трубопроводов (рис. 464), если на автомобиле установлены омыватели фар;

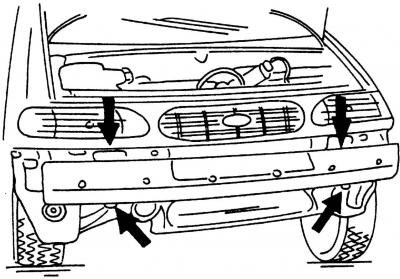

Рис. 465. Снятие переднего бампера. Стрелками показано расположение болтов крепления бампера
- снимите передний бампер (рис. 465). Заверните рукой болты, чтобы закрепить передний спойлер;
- отсоедините верхний шланг от радиатора;
- отсоедините шланг радиатора нагнетаемого воздуха. Для этого разъедините штекерную колодку и снимите хомут шланга;
- поставьте переднюю часть автомобиля на опоры;
- разъедините штекерную колодку термовыключателя вентилятора радиатора и разъедините штекерную колодку переключателя режимов работы вентилятора;
[Оригинал опубликован на онлайн-портале: Autoinstruction.ru]

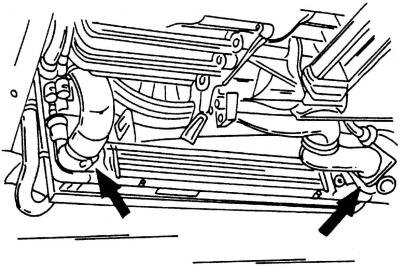

Рис. 466. Снятие шлангов с радиатора нагнетаемого воздуха. Стрелками показаны места крепления шлангов
- отсоедините шланги от радиатора нагнетаемого воздуха (рис. 466). Снимите правый шланг;
- снимите радиатор нагнетаемого воздуха (расположен снизу радиатора двигателя);
- снимите вентилятор и кожух вентилятора (с каждой стороны по два болта) и выньте все вместе по направлению вниз;
Внимание! При выполнении работ не повредите ячейки радиатора.
- отверните болты крепления радиатора (по 2 болта на каждой стороне радиатора). Осторожно снимите радиатор по направлению вниз;
- в случае необходимости снимите кожух радиатора и двигатель вентилятора с кожуха.
Установка радиатора осуществляется в обратной последовательности относительно процесса снятия. Если вы снова устанавливаете старый радиатор, то предварительно тщательно очистите его. Для проведения чистки снимите кожух радиатора (под ним находятся все попавшие на радиатор насекомые). Удалите крупные частицы, попавшие в ячейки радиатора струей воды под напором.
Внимание! Очень сильный напор воды может повредить ячейки радиатора.
Не используйте металлические предметы для удаления загрязнений с радиатора.
Если при сливе охлаждающей жидкости вы заметили, что охлаждающая жидкость имеет темный цвет, то промойте радиатор или всю систему охлаждения проточной водой. Это легко сделать, если радиатор снят. Порядок выполнения операций:
- установите радиатор, не подсоединяя нижний шланг охлаждающей жидкости;
- вставьте в расширительный бачок садовый шланг и пустите воду. Смотрите за состоянием вытекающей снизу воды. Промывку можно прекратить, как только начнет выходить чистая вода. После проведения промывки снова слейте всю воду из системы охлаждения и залейте в нее охлаждающую жидкость, как это было описано в п. 19.1.1.
