Для того чтобы снять корпус подшипника колеса, см. п. 13.1. После снятия корпуса подшипника отверните либо болты, скрепляющие шаровую опору, либо отсоедините ее. Снимите амортизаторную стойку с поворотного кулака;
После снятия корпуса подшипника колеса произведите регулировку углов установки передних колес.
Порядок замены подшипника колеса:
- снимите диск тормозного механизма (болт) и отражатель поворотного кулака (3 болта);
- положите поворотный кулак со ступицей колеса передней стороной вниз на пресс и выжмите ступицу колеса при помощи оправки пресса через подшипник колеса. Способ установки оправки показан на рисунке 289. Усилие можно прилагать только к обратной стороне ступицы колеса;
- тщательно очистите внутреннюю сторону отверстия подшипника и извлеките стопорное кольцо подшипника колеса (щипцами для снятия стопорных колец);

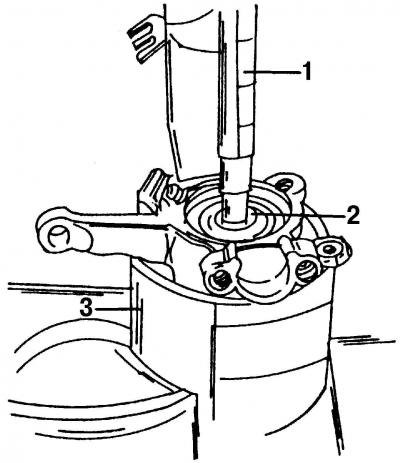

Рис. 289. Выпрессовывание ступицы колеса из поворотного кулака. На пуансон пресса 1 надевается нажимная плита 2, которая должна давить только на ступицу колеса. Ступица колеса при выдавливании падает в подставленный отрезок трубы 3. При выдавливании подшипника замените нажимную плиту 2 на другую, которая будет давить только на наружную обойму подшипника
- в положении поворотного кулака на прессе (рис. 289) выжмите подшипник колеса наружу. Используйте для этого оправку, которая имеет размер, соответствующий наружному кольцу подшипника колеса;

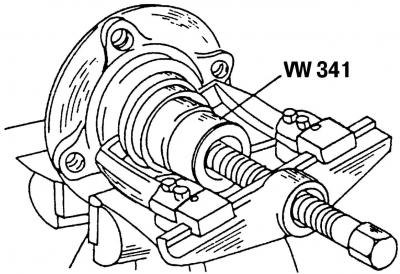

Рис. 290. Съемник VW431 для снятия внутреннего кольца подшипника колеса
- выдавите внутреннее кольцо подшипника колеса при помощи двухзахватного съемника (рис. 290);
- тщательно очистите поворотный кулак. Приемное отверстие поворотного кулака покройте графитной смазкой Molykote.
Порядок сборки:
- положите корпус подшипника колеса на пресс (рис. 289), впрессуйте подшипник и установите стопорное кольцо;
- положите ступицу на пресс и впрессуйте корпус подшипника колеса с установленным в нем подшипником в ступицу. Используйте для этого отрезок трубы, диаметр которой соответствует внутреннему диаметру подшипника, чтобы напрессовать корпус подшипника колеса и подшипник колеса до упора на ступицу колеса;
- остальные работы проведите в обратной последовательности относительно процесса снятия.
