Снятие вакуумного усилителя на автомобиле с системой АВS проводите в следующем порядке:
- снимите провод «–» с вывода АБ;

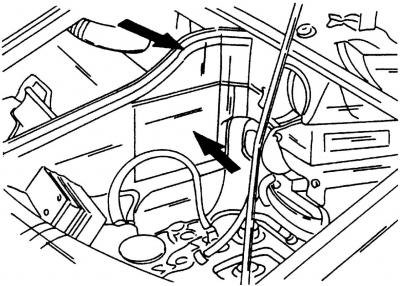

Рис. 328. Перегородки отсека АБ (показаны стрелками)
- снимите перегородки отсека АБ (рис. 328);
- снимите шумоизоляцию в моторном отсеке двигателя;
- снимите АБ;
- снимите расширительный бачок системы охлаждения;
- отсоедините многоконтактную штекерную колодку индикации температуры охлаждающей жидкости и отверните два болта;
- отверните два болта и снимите правую перегородку отсека АБ;
- отверните один болт и снимите левую заднюю перегородку отсека АБ. Отложите расширительный бачок в сторону;
- отсоедините штекерную колодку на крышке бачка тормозной жидкости и отверните крышку бачка;
- снимите пружинный хомут и отсоедините от ЭБУ–АВS многоконтактную штекерную колодку;

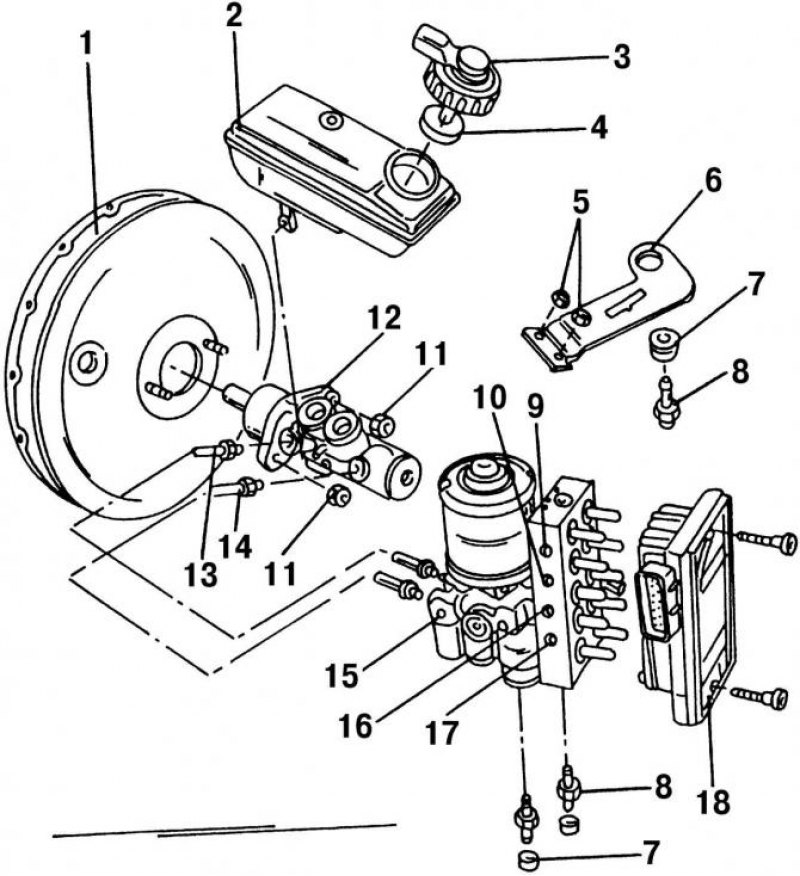

Рис. 332. Компоновка деталей при установленной ABS: 1 - вакуумный усилитель тормозного привода; 2 - бачок; 3 - крышка бачка с клеммами датчика аварийного уровня тормозной жидкости; 4 - поплавок; 5 - гайки, 8 Н·м; 6 - держатель; 7 - резиновый демпфер; 8 - болт, 8 Н·м; 9 - место подсоединения тормозного трубопровода левого переднего колеса к гидроблоку; 10 - место подсоединения тормозного трубопровода правого заднего колеса к гидроблоку; 11 - самостопорящаяся гайка, 25 Н·м; 12 - главный тормозной цилиндр; 13 - трубопровод контура «левый передний - правый задний тормоза» от главного тормозного привода к гидроблоку; 14 - трубопровод контура «правый передний - левый задний тормоза» от главного тормозного цилиндра к гидроблоку; 15 - гидроблок; 16 - место подсоединения тормозного трубопровода левого заднего колеса к гидроблоку; 17 - место подсоединения тормозного трубопровода правого переднего колеса к гидроблоку; 18 - ЭБУ–АВS
- пометьте при помощи клейкой ленты (на которой написаны числа) и отсоедините от гидроблока 15 (рис. 332) тормозные трубопроводы 9, 10, 16 и 17 передних и задних колес;
- закройте отверстия у трубопроводов и у гидроблока, чтобы предупредить утечку жидкости и попадание в них пыли и грязи;
- отверните болты крепления и снимите движением вверх гидроблок вместе с ЭБУ–АВS;
- при помощи сифона-груши откачайте тормозную жидкость из бачка и снимите главный тормозной цилиндр;
- отсоедините вакуумный шланг, идущий к вакуумному усилителю тормозного привода;
- снимите нижний кожух панели приборов со стороны водителя;

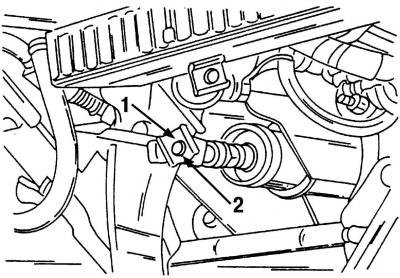

Рис. 329. Отсоединение штока тяги вакуумного усилителя тормозного привода от педали тормоза: 1 - пружинный хомут; 2 - соединительный палец
- снимите пружинный хомут 1 (рис. 329), затем извлеките соединительный палец 2 и отсоедините от педали тормоза штангу толкателя вакуумного усилителя тормозного привода;
- отверните четыре гайки крепления вакуумного усилителя тормозного привода и снимите его.
Установку вакуумного усилителя проводите в порядке, обратном снятию.
