Снятие
Снятие производите в следующем порядке:
- снимите цепь привода газораспределительного механизма и звездочку с коленчатого вала;
Рис. 3.90. Установка шпонки коленчатого вала в левое горизонтальное положение (А) после поворота коленчатого вал двигателя на 90° против часовой стрелки и расположение болта (В) крепления натяжителя цепи привода масляного насоса
- поверните коленчатый вал двигателя на 90° против часовой стрелки (от ВМТ) и установите шпонку А (рис. 3.90) коленчатого вала в левое горизонтальное положение, затем выверните болт В и снимите натяжитель цепи привода масляного насоса;
Рис. 3.91. Снятие звездочки с цепью привода масляного насоса с коленчатого вала
- снимите звездочку с цепью привода масляного насоса с коленчатого вала (рис. 3.91);
Рис. 3.92. Расположение болтов крепления масляного насоса
- выверните 3 болта крепления масляного насоса к блоку цилиндров (рис. 3.92). Отверткой отделите масляный насос от блока цилиндров.
Установка
Твердым пластиковым или деревянным скребком очистите от остатков старого герметика привалочные поверхности масляного насоса и блока цилиндров и очистите их растворителем.
Проверьте масляный насос на отсутствие повреждений.
Рис. 3.62. Измерение расстояния между звеньями цепи: Х = 122,6 мм для цепи привода газораспределительного механизма между 16 роликами или 8 звеньями цепи; Х = 52,4 мм для цепи привода масляного насоса между 8 роликами или 4 звеньями цепи
Проверьте звенья цепи на отсутствие трещин, износа роликов и боковых пластин. Проверьте состояние зубьев звездочек, которые должны быть симметричными. Натяните цепь и измерьте расстояние между 8 роликами или 4 звеньями цепи, которое должно быть равно 52,4 мм (см. рис. 3.62). Проведите эту проверку на нескольких участках цепи. Если цепь удлинилась, замените в комплекте цепь и звездочки.
Рис. 3.63. Измерение диаметра звездочки по роликам цепи
Оберните каждую звездочку цепью и измерьте диаметр звездочки по роликам цепи (см. рис. 3.63). Если полученный размер превышает минимальный диаметр цепи, замените в комплекте цепь и звездочки.
Рис. 3.93. Места измерения глубины выемок на направляющей цепи привода масляного насоса: Х = не более 0,5 мм

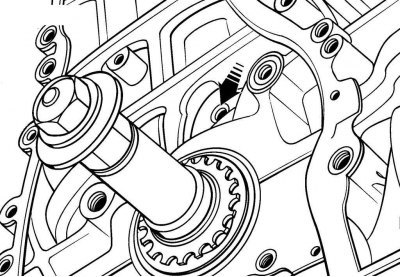

Рис. 3.94. Расположение смазочного отверстия направляющей цепи
Проверьте направляющую цепи на отсутствие чрезмерного износа. Имейте в виду, что незначительный износ направляющей — это нормальное явление. Глубина выемок на направляющей цепи должна быть не более 0,5 мм (рис. 3.93). При наличии чрезмерного износа проверьте смазочное отверстие направляющей цепи на передней стороне блока цилиндров на отсутствие загрязнений и засорения (рис. 3.94). Если отверстие заблокировано, то резко увеличится износ цепей привода газораспределительного механизма и масляного насоса.
Установку производите в следующем порядке:
- заполните масляный насос маслом, для чего налейте небольшое количество чистого моторного масла во входное отверстие насоса и проверните вал привода насоса;
- установите масляный насос с новой прокладкой на блок цилиндров и закрепите болтами, затянув их крест-накрест моментом 19 Н·м;

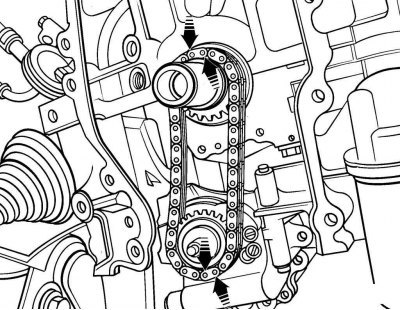

Рис. 3.95. Совмещение цветных меток на цепи с метками на звездочках
- убедитесь, что коленчатый вал повернут на 90° против часовой стрелки, шпонка коленчатого вала установлена в левое горизонтальное положение и звездочка привода масляного насоса повернутой меткой вверх. Установите цепь привода масляного насоса на звездочки так, чтобы цветные метки на цепи совместились с метками на звездочках (рис. 3.95);
- вверните и затяните болт крепления звездочки масляного насоса моментом 30 Н·м;
- установите натяжитель цепи и закрепите его болтом, затянув болт моментом 12 Н·м.
Дальнейшую установку проводите в последовательности, обратной снятию, с учетом следующего.
Проверьте и, при необходимости, доведите уровень масла до нормы.
Пустите двигатель и проверьте давление и отсутствие утечек масла.
