Сбросьте давление в топливной системе.
Снимите пробку с заливной горловины топливного бака.
Выключите зажигание и отсоедините провод «массы» от аккумуляторной батареи.
Рис. 5.6. Топливный насос на автомобилях до 2001 года выпуска: 1 – прокладка; 2 – блок топливного насоса/датчика уровня топлива; 3 – шланг возврата топлива; 4 – прокладка; 5 – электрический разъем топливного насоса/ датчика уровня топлива; 6 – крышка, закрывающая отверстие для обслуживания топливного насоса/датчика уровня топлива; 7 – прокладка; 8 – трубка подачи топлива; 9 – топливный фильтр; 10 – шланг подачи топлива; 11 – уплотнительное кольцо; 12 – регулятор давления топлива; 13 – зажим
Рис. 5.7. Топливный насос на автомобилях с 2001 года выпуска: 1 – прокладка; 2 – блок топливного насоса/датчика уровня топлива; 3 – электрический разъем датчика давления паров топлива; 4 – крышка топливного бака; 5 – электрический разъем топливного насоса/датчика уровня топлива; 6 – крышка, закрывающая отверстие для обслуживания топливного насоса/датчика уровня топлива; 7 – главная трубка топливного бака; 8 – фиксатор; 9 – пластина всасывания топлива; 10 – ремень крепления топливного насоса; 11 – блок топливного фильтра; 12 – крышка; 13 – трубка; 14 – топливный насос; 15 – зажим; 16 – резиновая подушка; 17 – опора; 18 – вспомогательный шланг всасывания топлива
Для доступа к блоку топливного насоса/датчика уровня снимите заднее сиденье и крышку, закрывающую отверстие для обслуживания топливного насоса/ датчика уровня топлива (рис. 5.6, 5.7).
Отсоедините электрический разъем от блока топливного насоса/датчика уровня топлива. Отсоедините топливные шланги и, при наличии, электрический разъем датчика давления паров топлива.
Выверните болты крепления крышки блока топливного насоса/датчика уровня топлива.
Рис. 5.8. Место крепления вспомогательного шланга всасывания топлива к блоку топливного насоса/датчика уровня топлива на моделях с 2001 года выпуска
Соблюдая осторожность, извлеките блок топливного насоса/датчика уровня топлива из топливного бака. На моделях с 2001 года выпуска, после того как блок топливного насоса/датчика уровня топлива выйдет из топливного бака, с нижней стороны блока отсоедините вспомогательный шланг всасывания топлива (рис. 5.8).
Отсоедините электрический разъем от топливного насоса.
Снимите топливный насос из блока.
Рис. 5.9. Снятие нижней части топливного насоса из кронштейна на моделях до 2001 года выпуска
На моделях до 2001 года ослабьте хомут и снимите шланг, затем извлеките нижнюю часть насоса из кронштейна (рис. 5.9).
На моделях с 2001 года отсоедините датчик уровня топлива, перемещая насос от пластины всасывания топлива.
(Первоисточник расположен на портале Autoinstruction.ru)
Снимите топливный фильтр и пластину всасывания с фиксаторов.
Отсоедините электрический разъем от топливного насоса.

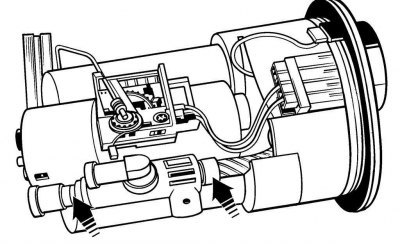

Рис. 5.10. Расположение фиксаторов крепления топливной трубки к топливному насосу на моделях до 2001 года выпуска
Рис. 5.11. Отсоединение ремня крепления топливного насоса и отделение насоса от блока на моделях с 2001 года выпуска
Снимите верхний кронштейн и топливную трубку из фиксаторов насоса (рис. 5.10), отсоедините ремень крепления топливного насоса (рис. 5.11) и отделите насос от блока.
Лезвием тонкой отвертки снимите заборник топлива и резиновую подушку с нижней части топливного фильтра.

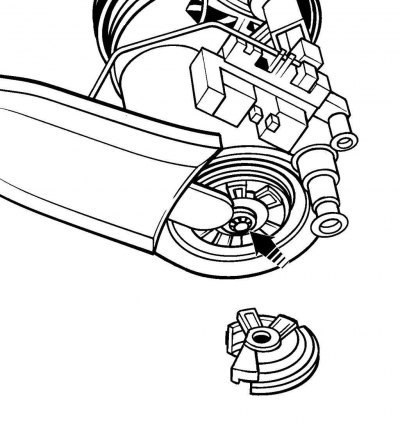

Рис. 5.12. Расположение пружинного зажима крепления сетчатого фильтра к топливному насосу
Снимите пружинный зажим и снимите с топливного насоса сетчатый фильтр (рис. 5.12).
Установку топливного насоса проводите в порядке, обратном снятию.
